Datos del producto:
|
No. del modelo:: | EN-130JK | Grueso material:: | 0.4-0.7m m |
---|---|---|---|
Velocidad del balanceo:: | 6-15m/min | estaciones del rodillo:: | 14 estaciones |
Poder hidráulico del corte:: | 5.5Kw | Material del eje:: | Acero 45 |
Paquete del transporte:: | Película plástica, envase | Código del HS:: | 845522100 |
Alta luz: | Corrugado rodillo de conformado de chapa de la máquina,Rollo del panel del tejado y de pared que forma la máquina |

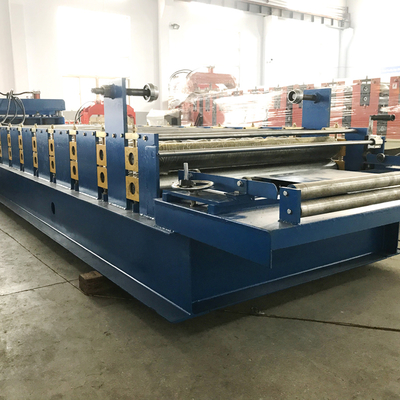

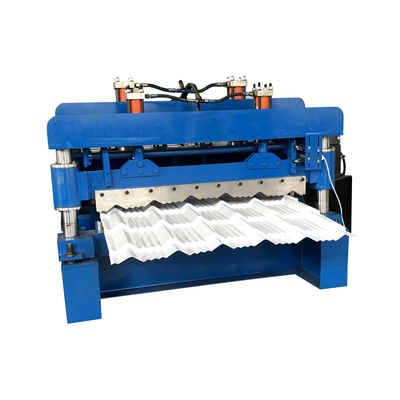

Teja esmaltada tejado del aluminio del material de construcción 800 que hace la hoja del piso de la máquina
Flujo de funcionamiento
Componentes de la máquina
No. | Nombre | Qty |
1. | De-mecanismo de botes giratorios | 1 sistema |
2. | Rollo que forma la máquina | 1 sistema |
3. | Dispositivo de presión | 1 sistema |
4. | Dispositivo hidráulico del corte | 1 sistema |
5. | Caja de control del PLC | 1 sistema |
6. | Pompa hydráulica | 1 sistema |
7. | Apilador | 1 sistema |
Decoiler
Tipo | Tipo manual (estándar) | Tipo hidráulico (opción) |
Foto | ||
Anchura | 1250m m | 1500m m |
Capacidad | 5tons máximo | A partir de 5-15 toneladas |
Diámetro interno | φ508-610mm | φ508-610mm |
Diámetro externo | φ1500mm | φ1800mm |

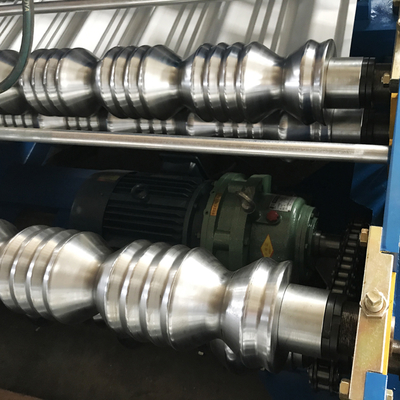

formación del rollo
(1) material conveniente: acero del color
(2) grueso de la placa: 0.3-0.8m m
(3) anchura entrada de la placa: 1250/1000milímetros
(4) anchuras de la placa después de formar: 1035/828m m
(5) productividad: 4-6m/min
(6) pasos del rodillo: 11 filas
(7) material del rodillo: grueso del cromo del laminado de acero 45#: 0,05 milímetros
(8) diámetro del eje activo: 70milímetros
(9) grueso de pared de la máquina de formación principal: placa de acero de 16m m
(10) cuerpo de máquina de formación principal: acero 360mmH
la cadena de la transmisión (de 11) es1'‘
El reductor es 5.5kw que trabaja estable y ningún ruido
(12) cortando la bomba de engranaje hidráulica de los adpats CDF-10 del systerm, el poder del motor es 4kw,
ningún ruido, trabaja estable, expentancy de la larga vida.
(13) systerm del control del PLC, fácil actuar, alta precisión y trabajo estable.
(14) dimensiones de la estructura principal: 4600mm*850mm*800mm
Presionando y cortando el dispositivo
Tipo | llevar el tipo de desplazamiento |
Material de la cuchilla | Cr12mov que apaga y que muele |
Proceso del capítulo | el marco inferior entero está moliendo para de alta precisión |
Proceso de la cuchilla | el corte del alambre-electrodo, sino el balde superior no puede ser rectos. ésta es tecnología |
Trabajo | Tipo hidráulico |
Apilador
Tipo | Manual | Auto (opción) |
Longitud | 1.5m-2m | los 6m o el 12m |
PLC
Artículo principal | Detalle del parámetro |
PLC | Delta (estándar) o según su petición |
Inversor | Marca de China (estándar) o según su petición |
Pantalla táctil | Magnetocardiogramas (estándar) o según su petición |
Codificador | Marca de China (estándar) o según su petición |
Voltage/HZ/Phase | 380v/50-60hz/3phase |
Pompa hydráulica
Artículo principal | Detalle del parámetro |
Motor | marca de 3kw China o según su petición |
Bomba | Marca de China o según su petición |
Válvula electromagnética | Marca de China o según su petición |
Sistema de enfriamiento |
Ventilador |
