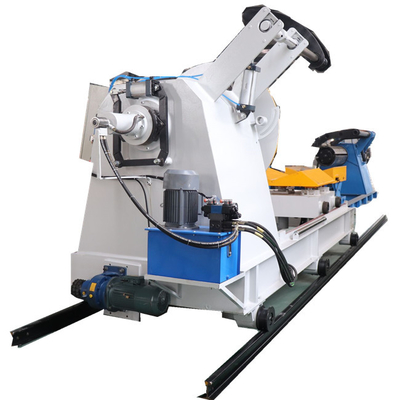

Máquina móvil automática de descolar hidráulica con carro de carga

Decoiler hidráulico automático móvil con carro de carga

Un desenrollador hidráulico, que sostiene la placa de bobina y proporciona tensión a la cinta de acero, está compuesto por un marco, un eje principal, un tambor de expansión y contracción y un dispositivo de frenado.

a) elCuadro principal: hechos de asientos de rodamiento forjados y soldados de acero de sección, placa de acero A3 y acero # 45 y sometidos a recocido y tratamiento cualitativo sin deformación;Se perforan dos asientos de rodamiento a la vez para garantizar la concentricidad de la instalación del husillo y evitar la fuga radial.

b) LasEl eje: hecha de un taladro de acero redondo de 40 gramos con un diámetro de 85 mm a través del agujero, apagado y templado, y luego girado finamente..

c) LasTambor de expansión y contracción: adopta una forma de tambor de expansión de tipo deslizador de empuje-tirada; Cuatro placas curvas y un par de deslizadores de corte lineal, con un diámetro de aumento o disminución F 460~F 520; La longitud de trabajo efectiva es de 1300 mm,y el mandril general asegura la concentricidad del tambor durante la expansión y contracciónLa superficie del tambor está galvanizada con cromo duro.

d) LasDispositivo de freno: adopta componentes de freno de disco neumáticos, con fuerza de frenado ajustable.el freno se tira para garantizar que no se afloja durante los estados de espera y arranque, para evitar rascar la superficie del tablero durante el aflojamiento.

e) elEnergía hidráulica: mandril de expansión y contracción de empuje y tracción: modelo y especificación del cilindro hidráulico: FA- Ф 125 × 130 mm, utilizando el método de suministro de aceite de unión giratoria;El cilindro hidráulico de elevación de presión FA- Ф 63 × 600 mm.

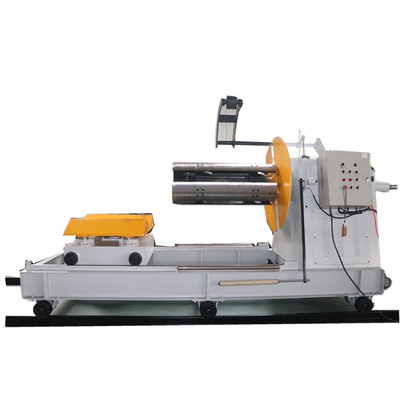

Hoy vamos a presentar un nuevo diseño de desenrollador hidráulico con el vagón de carga, que puede mover solo el carril.

Más detalles del descoiler:

1Con el brazo de prensado, la bobina no se desprenderá cuando sea larga y ancha.

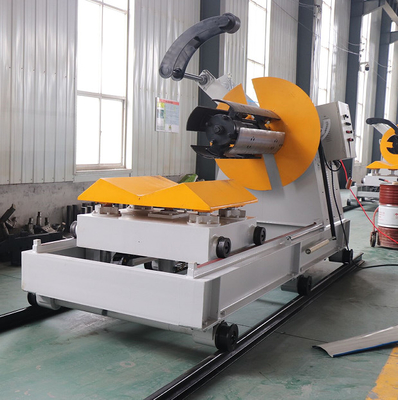

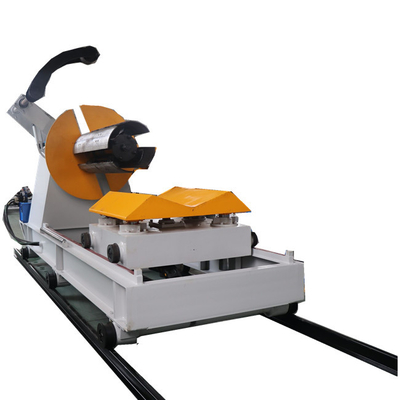

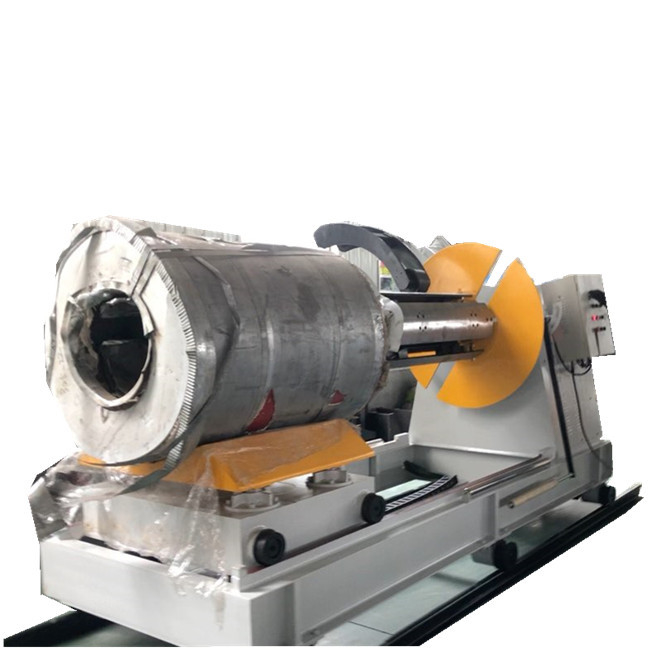

2El carro de carga para subir la bobina al eje con precisión y facilidad.

3El freno puede proteger la seguridad del trabajador cuando se conduce a alta velocidad.

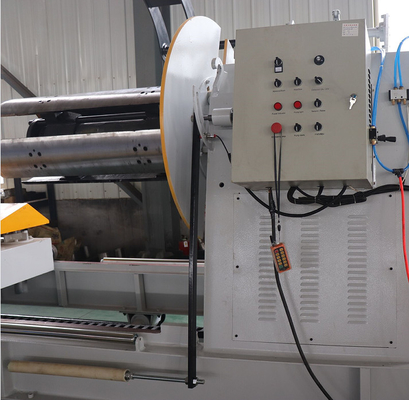

4El PLC puede ayudarle a ajustar la velocidad fácilmente.

Aquí está el video de prueba de descoiler para su referencia:
