Máquina de moldeado de rollos para la producción de estanterías de supermercados

Rollo de estanterías de supermercado Formación Es una máquina.

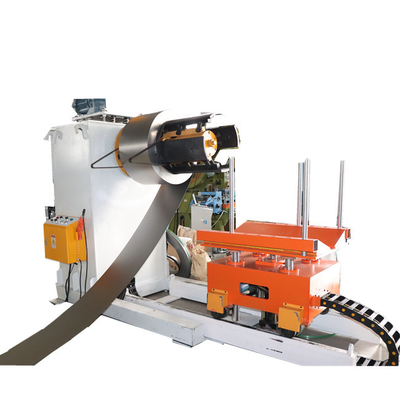

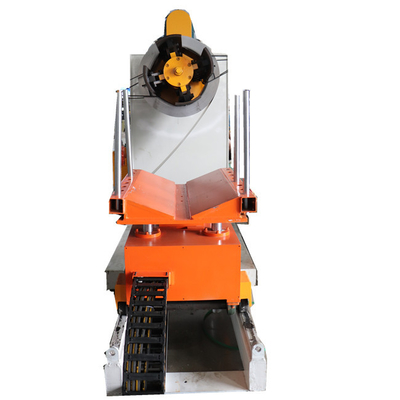

La línea de formación de rollos de estanterías de supermercados está diseñada para hacer los perfiles de los paneles de estanterías en lotes automáticamente.Es de ancho variable línea de formación de rollos es capaz de producir estanterías de 300-600 mm con longitud flexible y servo controlado sistema de perforación hidráulica flexibleEl flujo de trabajo de la máquina de laminación de paneles de estante es de descoilera, nivelación, perforado para los agujeros laterales,Máquina de moldeado principal, hacia arriba y hacia abajo, doblándose para el borde y luego a la mesa de recepción.

Tomemos el siguiente perfil de dibujo por ejemplo:

Panel de estantes de supermercados Muestra:

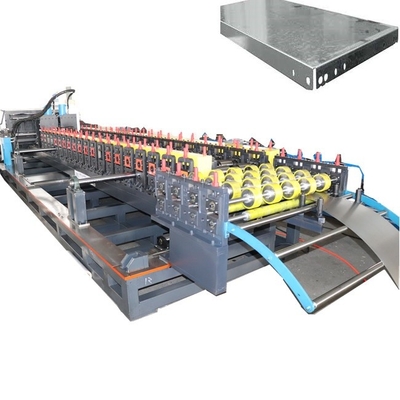

Máquina para formar y laminar estantes de supermercados:

1Parámetros técnicos principalesde lasRollo de estanterías de supermercado Formación máquina

1. especificaciones del producto laminado: anchura 285 mm~685 mm, grosor 0,8 mm

2Velocidad de producción: 6-8 m/min.

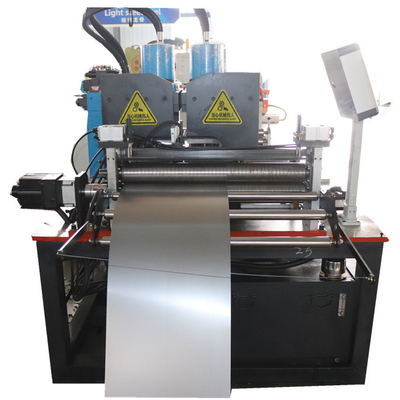

3- Método de perforación: servoalimentación después de la nivelación, perforación automática hidráulica y perforación de ambos lados de la brecha.

4- Accionamiento hidráulico, espacio de punción plano

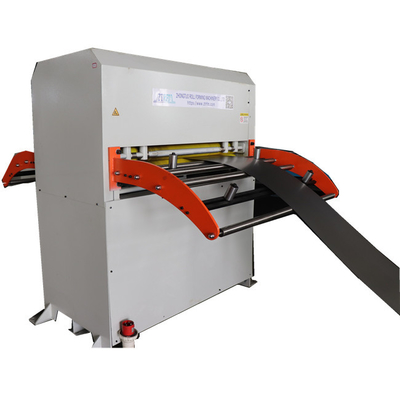

5Motor de nivelación: 4 kW

6. Servo motor de alimentación 5.5KW

7Potencia de la estación hidráulica: 15 kW con acumulador (bomba de gran caudal)

8Número de grupos de formación: 30 rodillos principales de formación

9. Forma de instalación: Adopción de cable integral de corte de panel de pared de cadena de transmisión

10. Forma del transportador de rodillos: adopción de un transportador de rodillos de tipo split en ambos lados, con un lado ajustable automáticamente y un motor ajustable de 1,5 kW

11Material del rodillo: acero 45 #, superficie tratada con cromo duro

12Material del husillo: acero calificado y templado de 45 #

Rollo de estanterías de supermercado Formación máquinacaracterísticas y ventajas:

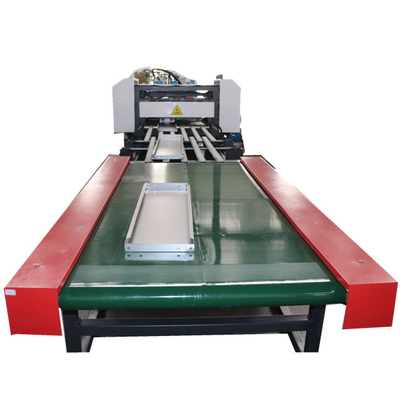

14- Método de corte y reversión: accionamiento hidráulico, corte y reversión simultáneos después de la formación

15. Cuchilla de corte, material de matriz: tratamiento de amortiguación Cr12

16Sistema de control eléctrico: toda la máquina adopta el control de conversión de frecuencia del ordenador industrial PLC

La máquina monótona de estantería es una unidad de formación de un solo rollo que puede producir varias especificaciones de productos terminados con rollos de laminación.máquina de nivelamiento, máquina de alimentación por servo, perforado hidráulico de agujeros continuos a ambos lados de la primera estación de trabajo (con una inclinación de 300),punzamiento hidráulico del hueco de la cola de la segunda estación de trabajo y cuatro agujeros largos en la cabeza, monótono de formación del anfitrión, el corte de formación y el dispositivo de inversión, estación hidráulica, gabinete de control de la computadora, mesa de descarga, y otras partes.

La máquina monótona adopta una forma dividida de dos pistas de rodillos, con ambos lados moviéndose simultáneamente, lo que permite cambios rápidos y sin pasos de ancho y tamaño.

Flujo de trabajo de la máquina de paneles de estantería:

Unwinding - leveling - servo feeding - hydraulic punching of the continuous holes on both sides of the first workstation (with a pitch of 300) - hydraulic punching of the head and tail notches and four long groove holes on the head of the second workstation - guidance - roller pressing (formed by 30 rollers on the main machine) - cutting and flipping of both ends after forming - finished product

Panel de estantes de supermercados Aplicación:

Rollo de estanterías de supermercado Formación máquinaVídeos de trabajo para su referencia:
