Máquina de moldear rollos de hoja corrugada
Los pequeños perfiles de metal ondulado son duraderos pero sin peso. De hecho, estamos trabajando para profundizar en la mejor máquina para producir máquinas de chapa de techo ondulado o ondulado.Muy popular para la construcción del techo y el costadoLos paneles metálicos ondulados han ganado recientemente una enorme popularidad como techos y revestimientos modernos contemporáneos.
Nuestra máquina de láminas de techo consta de descoilera, dispositivo de alimentación y nivelación, per-shear, sistema de formación de rollos, corte de postes hidráulicos, mesa de corrimiento, estación hidráulica y sistema de control PLC ().Producir productos estándar con una resistencia de rendimiento de hasta 450Mpa,Longa línea de producción, buena forma de perfil en los productos finales; ahorro de tiempo y ahorro de mano de obra, que es una gran mejora de la eficiencia de producción y adecuado para la producción actual.Esta máquina es fácil de operar y funcionan estable con una buena precisión.
Aquí hay un perfil de dibujo y el producto terminado:
¿Qué es una hoja de techo corrugado:
Las láminas de techo de metal corrugado se utilizan comúnmente para techos en una amplia gama de aplicaciones, incluidos revestimientos de paredes de techo, cercas y pantallas.
Construcciones domésticas como casas, quioscos, tiendas, restaurantes, etc.
Talleres industriales como almacenes, fábricas, oficinas,...
Los edificios públicos, como los hospitales, las clínicas, las escuelas, los comisionados, los departamentos, los teatros o los parques de atracciones.
La lámina de metal ondulado se diseña en rollos (1200 mm planos) y se coloca en la máquina de moldeado de rollos ondulados.
Máquina de moldear rollos de hoja corrugada
Flujo del proceso:
Decoiling→guía y pre-cortador manual→formación de rollos→cortado→cuadro de agotamiento
Técnico de toda la línea:
|
Descolador manual de 5 toneladas
|
1.Capacidad: 5 toneladas
2.Diámetro de la bobina: 450-550 mm ajustable
3.Ancho de la bobina: Máximo 1350 mm
4.No alimentado, control manual de la bobina de acero de la reducción del orificio interior y parada
|
|
Manual de trabajoRe-cortador
|
El precortador es adecuado para el reemplazo frecuente de equipos de bobina de acero,cortando la bobina de acero por adelantado para su fácil reemplazo y reducir el desperdicio de la bobina de acero. |
|

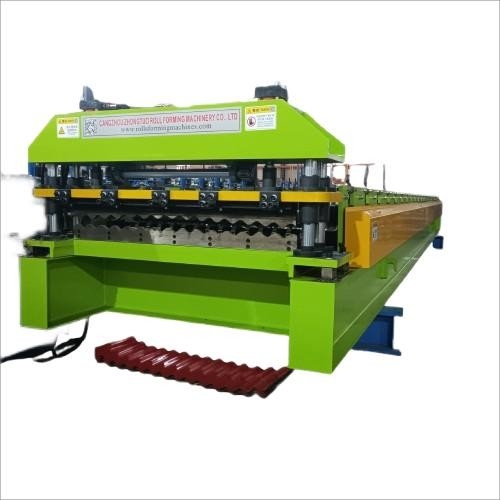

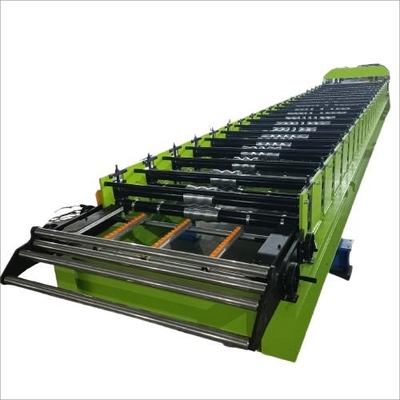

Máquina de moldeado principal
|
1.Marco principal: estructura de viga H de 400 mm, con placa de soporte central de acero soldado de 20 mm de grosor.
2.Estación de formación: 24 estaciones
3Material de los rodillos:Acer de alta calidad 45#, tratamiento cromado, que hace que la superficie de los rodillos sea más lisa, mejora la dureza y previene la abrasión, anti corrosión, aumento de la vida útil
4.Material del eje:Alto grado 45#, tratamiento de templado, prevención de deformaciones y mejora de la dureza
5Diámetro del eje: 80 mm, sólido 6. Potencia del motor:7.5kw 7.Velocidad: 0-20m/min
8.Voltaje:380V,50HZ,3P ((O a petición)
9. Transmisión: Por 1 pulgada de doble cadena, famosa marca china HRB
|
|
Dispositivo de corte hidráulico
|
1.Material de la hoja:Gcr12 tratamiento apagado 2.Tolerancia de longitud: ± 1 mm
3. Potencia hidráulica:5.5kw
4.Con sistema de refrigeración por aire en la estación hidráulica
5- Características de corte: Condición de trabajo estable y segura y bajo ruido.
6- Conexión de tubos y alambres de aceite: Todos los tubos y alambres estarán marcados con números o letras para que sea fácil conectarlos para los nuevos.
|
|

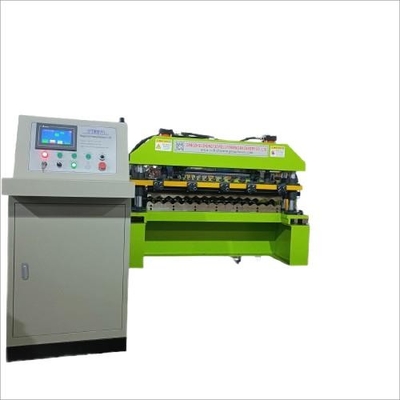

Sistema de control
|
1Conversor de frecuencia: Delta
2. Pantalla: pantalla táctil
3.PLC marca: Delta
4Idioma: chino e inglés ((O a petición de los clientes)
5.Encoder: Omron
6Características:El sistema de control admite la entrada de varios pedidos, puede adaptarse a diferentes necesidades de producción
7Funciones: Control de longitud de corte, control de cantidad de corte y control de velocidad
|
| Se acabó la mesa. |
1.Duración: 3 m
2.Cantidad: dos juegos
|
| Partes de repuesto |
- Caja de herramientas: 1 juego
- Cuatro fusibles, dos interruptores, dos cadenas.
|
