Máquina de formación de rodillos de alta velocidad automática sísmica

Automático de alta velocidad máquina de trayectoria sísmica de deriva, máquina de formación de rodillos

Máquina de moldeado de rodillos C&U, 100% hecha en China.is to fully produce automatically the production of C Stud and U Tack with options for punching holes and embossing customer logos their main advantages are stable operation with a strong body frame and customized designs.

Los marcos metálicos incluyen el canal de pieles, el canal de carga, los tacones, las vías, el ángulo de la pared y el canal del marco principal utilizados en techos de yeso de rejilla oculta de estructura ligera.Los dos marcos más utilizados son U Track de metalSe utiliza como marco horizontal de las particiones de perillas, en combinación con perillas verticales.

Fuerte, ligero, fácil de instalar y disponible en una variedad de tamaños.los pernos y canales metálicos proporcionan aplicaciones ideales y rentables para paredes y techos cuando se utilizan con varias capas de cartón de yeso.

Aquí hay un perfil de dibujo y el producto terminado:

¿Cuál es la trayectoria sísmica?

ZTRFM Seismic Drift Track (D) permite el movimiento lateral de la estructura principal del edificio, al tiempo que permite la desviación de la cabeza de la pared y las calificaciones de fuego para paredes interiores y exteriores.La pista de deriva sísmica viene con una inserción de metal extrudido que ayuda en la conexión de la pista a la estructura principal.

Las diferencias de producto:

SLT - Pista de piernas con ranuras estándar

La pista de desviación SLT con ranuras permite una fijación positiva del perno al

la vía superior a través de las ranuras diseñadas para acomodar el movimiento vertical de la

estructura primaria, de conformidad con la sección 713.2 de la IBC.

El SLT está diseñado para permitir un movimiento vertical total de 1 1⁄2" (+/- 3⁄4").

Dimensión

Las patas de la sección (flanges) son 2 1⁄2 "de largo y tienen 1 1⁄2"

de longitud por 1⁄4" de ancho, con ranuras verticales espaciadas cada 1" a lo largo de la longitud

del miembro.

Detalle de la pista de las piernas con ranuras estándar (SLT)

Especificaciones

El valor de las emisiones de CO2 de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero de las emisiones de gases de efecto invernadero.

El SDLT Slotted Deep Leg Track permite una fijación positiva del perno en el

la vía superior a través de las ranuras diseñadas para acomodar el movimiento vertical de la

estructura primaria, de conformidad con la sección 713.2 de la IBC.

El SDLT está diseñado para permitir un movimiento vertical total de 2" (+/- 1").

Dimensión

Las patas de la sección (flanges) son 3 1⁄4 "de largo y tienen 2" de largo por

Las ranuras verticales de 1⁄4" de ancho espaciadas cada 1" a lo largo de la longitud del miembro.

Detalle de la pista de las piernas profundas con ranuras (SDLT)

Especificaciones

D - Pista de deriva sísmica

Pista de deriva sísmica (D) permite el movimiento lateral del edificio principal

estructura, al mismo tiempo que permite la desviación de la cabeza de la pared y las calificaciones de incendio para el interior

La pista de deriva sísmica viene con una inserción de metal extrudido que

ayudas en la conexión de la vía con la estructura principal.

Dimensión

Las patas de la sección (flanges) son 2 1⁄2 "de largo y tienen 1 1⁄2" de largo por 1⁄4"

grandes ranuras verticales espaciadas cada 1" a lo largo de la longitud del miembro.

Pista de deriva sísmica (D)

Vista de la sección de detalles de inserción de deriva

DD - Pista de deriva sísmica de piernas profundas

Deep Leg Seismic Drift Track (DD) permite el movimiento lateral del eje principal.

estructura del edificio, pero con capacidad de desviación de la cabeza de pared y calificaciones de incendio

El Deep Leg Seismic Drift Track viene con un

inserción de metal extrudido que ayuda en la conexión de la vía a la estructura principal.

Dimensión

Las patas de la sección (flanges) son 3 1⁄4 "de largo y tienen 2" de largo por 1⁄4" de ancho

las ranuras verticales espaciadas cada 1" a lo largo de la longitud del miembro.

Trayectoria sísmica de deriva en profundidad (DD)

Vista de la sección de detalles de inserción de deriva

Sistema de pared de eje I-Stud

UL Números de diseño de los sistemas conjuntos de cabeza de pared

El SPista de deriva sísmicacaracterísticas y aplicaciones:

1.Sistema de deflexión de fuego

2.UL Clasificado en más de 80 sistemas de calificación de fuego aprobados

3La pista de ranuras estándar permite hasta 11⁄2 ̊ de movimiento vertical.

4.Formas y tamaños de ranura personalizados disponibles

5.Amplitudes y espesores a medida disponibles

6- Fijación positiva para la resistencia de la pared

7Absorbe el movimiento de extensión o compresión de la cabeza de la pared y del piso.

8.Integrado con los sistemas de paredes tradicionales

9.Fácil instalación reduce los costes laborales

Material / especificación del producto:

Productos no estructurales (paredes secas):

• 18-30 mil: 33 ksi
• 25EQ: 50 ksi
• 20EQ, 30EQD: 57 ksi............ASTM A1003/A653, C645 Las condiciones de las pruebas de calidad de los materiales de ensayo y de las pruebas de ensayo de los productos de ensayo y de ensayo de los productos de ensayo y de ensayo de los productos de ensayo de los productos de ensayo y de ensayo de los productos de ensayo de los productos de ensayo.

Productos para el marco estructural:

• 33-43 mil: 33 kilos
• 33EQS, 43EQS: 57 ksi
• Se aplicará el método de ensayo de la norma ISO/IEC 17025 para el ensayo de la norma ISO/IEC 17025 y para el ensayo de la norma ISO/IEC 17025

Especificación del revestimiento

Productos no estructurales (paredes secas):

• El valor de las emisiones de CO2 es el valor de las emisiones de CO2 de los combustibles fósiles.

Productos para el marco estructural:

• El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.

Nota: Ponerse en contacto con ZTREM para obtener el espesor de recubrimiento más pesado.

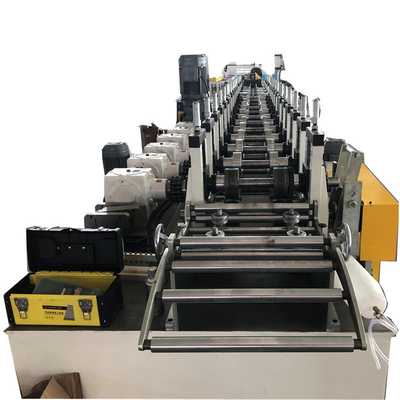

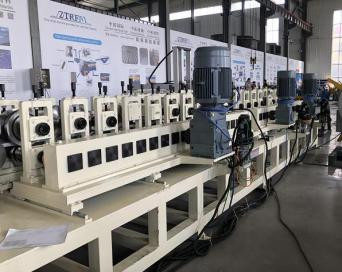

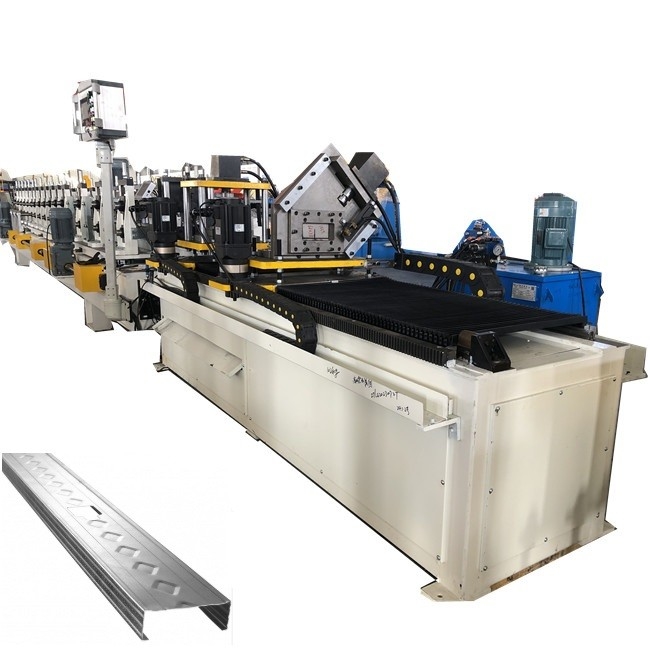

Automático de alta velocidad máquina de trayectoria sísmica de deriva, máquina de formación de rodillos

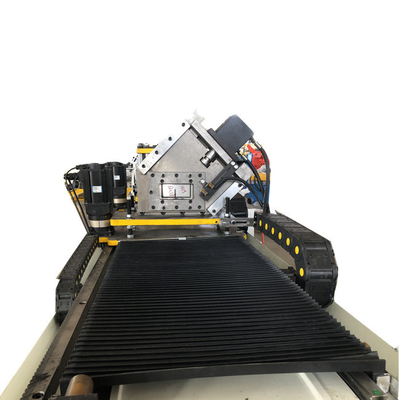

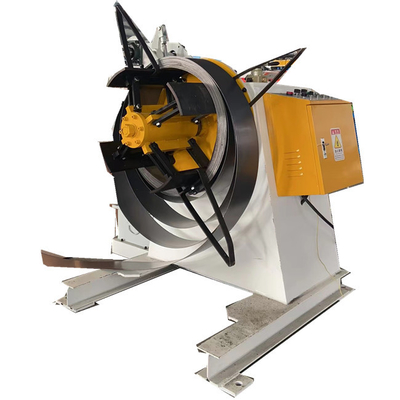

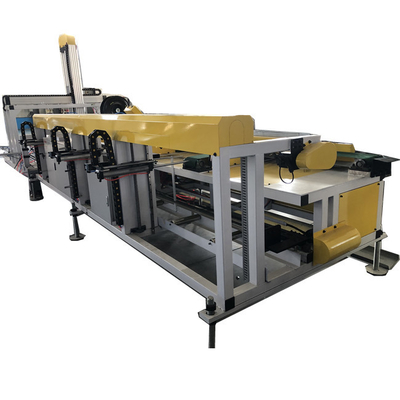

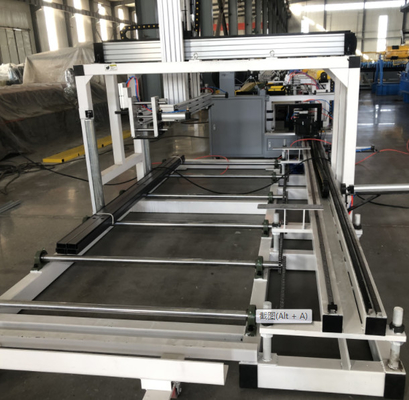

Flujo de trabajo: 3 toneladas de doble cabeza de descoiler -- bucle de jaula --> 80 toneladas de YangLi máquina de perforar- bucle de jaula --máquina principal de rodamiento de formación de perno y punzón de pista --> mesa de transporte y apilador.

Características de rendimiento:

1El fuselaje de soldadura de placa de acero es rígido y la precisión es estable.

2.Freno de embrague neumático de fricción de tipo seco o mojado, la acción es sensible y fiable.

3.Grandes engranajes, rectificación de precisión del eje de engranajes, ruido bajo de la máquina

4.Bloque corredizo de seis lados de guía, con dispositivo de equilibrio neumático, funcionamiento suave, precisión precisa.

5.Adoptar un dispositivo de protección de sobrecarga hidráulica para proteger eficazmente la prensa y el molde.

6.La línea de producción de estampado automático de una o varias máquinas puede formarse mediante el uso de un PLC para controlar el dispositivo de alimentación automática.

7.Además de la velocidad constante, hay dos tipos de selección de carrera de velocidad sin pasos, que es más adecuado para los requisitos del proceso de estampación de piezas y mejorar la eficiencia de producción.

Especificaciones:
