Máquina de moldeado de rodillos con ranuras versátiles para formas y tamaños de ranuras personalizados

Máquina de moldeado de rodillos con ranuras

Hay muchos tamaños y muchos agujeros regulares para las bandejas de cable, por lo que la forma de cambiar el tamaño y cómo perforar los agujeros es el problema principal cuando el fabricante diseña la máquina

En la actualidad, cada vez más adoptar para des-bobina, dispositivo de pre-nivelación independiente, servo alimentación en el dispositivo, prensador con diferentes muertes de perforación, rodillo anterior, detenerse a cortar o dispositivo de corte de vuelo,no hay rack sin energía o apilador neumáticoLos sistemas de control PLC como líneas completas para mejorar la velocidad de producción en gran medida

Aquí hay un perfil de dibujo y el producto terminado:

Perfil del dibujo del cliente:

Pista de ranura &Stud y pista:

Con las costillas enrolladas:

¿Qué es la pista con ranuras?

ZTRFM Slotted Track es el sistema preferido por la industria para lograr la desviación de la cabeza de la pared y la resistencia al fuego para paredes interiores y exteriores.Ha cumplido con los requisitos de movimiento y ciclismo de ANSI/UL 2079 y está clasificado por UL para 1, 2, 3 y 4 horas de resistencia al fuego en los sistemas de juntas de cabeza de pared con calificación de fuego.

Carril con ranurasla pistacaracterísticas y aplicaciones:

• Sistema de desviación de fuego
• UL Clasificado en más de 80 sistemas de calificación de fuego aprobados
• La pista de ranuras estándar permite hasta 11⁄2 ̊ de movimiento vertical
• Las formas y tamaños de ranuras personalizadas disponibles
• Amplitudes y espesores personalizados disponibles
• Fijación positiva prevista para la resistencia de la pared
• Absorbe el movimiento de extensión o compresión de la cabeza de pared y del suelo
• Integrado con los sistemas de paredes tradicionales
• La fácil instalación reduce los costes laborales

Material / especificación del producto

Productos no estructurales (paredes secas):

• 18-30 mil: 33 ksi
• 25EQ: 50 ksi
• 20EQ, 30EQD: 57 ksi............ASTM A1003/A653, C645 Las condiciones de las pruebas de calidad de los materiales de ensayo y de las pruebas de ensayo de los productos de ensayo y de ensayo de los productos de ensayo y de ensayo de los productos de ensayo de los productos de ensayo y de ensayo de los productos de ensayo de los productos de ensayo.

Productos para el marco estructural:

• 33-43 mil: 33 kilos
• 33EQS, 43EQS: 57 ksi
• Se aplicará el método de ensayo de la norma ISO/IEC 17025 para el ensayo de la norma ISO/IEC 17025 y para el ensayo de la norma ISO/IEC 17025

Especificación del revestimiento

Productos no estructurales (paredes secas):

• El valor de las emisiones de CO2 es el valor de las emisiones de CO2 de los combustibles fósiles.

Productos para el marco estructural:

• El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.

Nota: Ponerse en contacto con ZTRFM para obtener el espesor de recubrimiento más pesado.

Beneficios

· Un peso más ligero significa un menor coste: Debido a que utilizamos menos acero para producirlo, la vía de ranuras Steeler es una solución rentable para las necesidades del sistema de cabeza de pared.

· Calificación de fuego de la U.L.: Con calificaciones de fuego aprobadas por el código de hasta 2 horas, puede confiar en la pista de ranuras de Steeler para su sistema de cabeza de pared.

· A largo plazo ahorrará dinero: utilizamos un revestimiento de zinc completo para minimizar en gran medida la formación de óxido, lo que significa que sus paredes durarán más tiempo.y se mantiene mejor contra los actos de la naturaleza en comparación con el marco de madera.

· Obtener créditos LEED: Debido a los niveles de contenido reciclado en las bobinas que utilizamos, nuestros pernos de acero se consideran un producto ecológico.

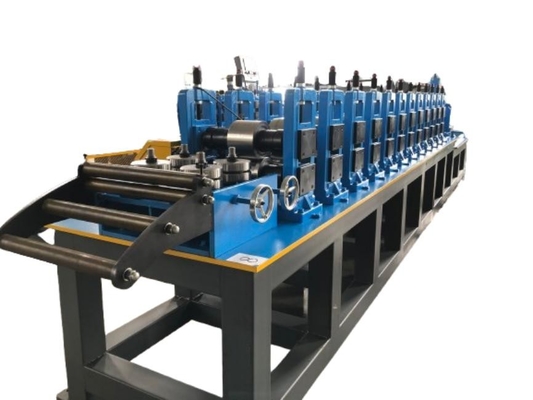

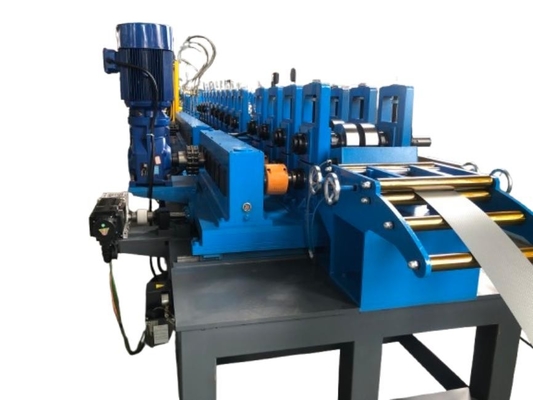

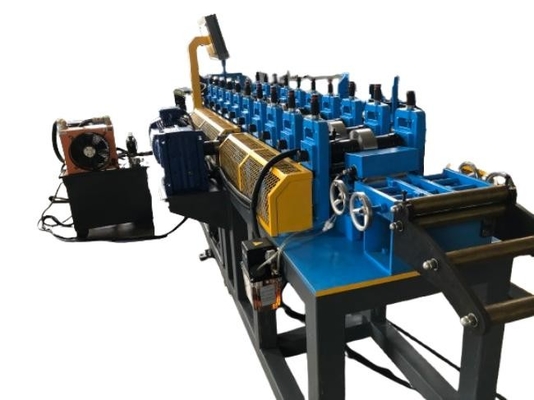

Máquina de moldeado de rodillos con ranuras

Descripción/parámetros técnicos Detalles de la línea completa:

• 2 toneladas Desenrollador hidráulico con dispositivo de prenivelación

Rotación de la bobina de accionamiento motorizada, control automático de arranque/parada, 2,2 kW

Capacidad de carga = 2 toneladas

ancho de la bobina: 200 mm

Diámetro interno de la bobina: Φ510±30 mm

• Dispositivo de prenivelación independiente

Para materiales de calibre pesado

Motor de accionamiento y nivelación

• Dispositivo de lubricación profesional

Equipado entre el alimentador de rodillos y la prensa

• Alimentación automática en el dispositivo

Servomotor: YASKAWA, 1.8KW o según el pedido

• Presionador

Capacidad: 80/110 toneladas o según las necesidades detalladas

Marca china: YANGLI

• Máquina de moldeado de rodillos

18 etapas para formarse

Rodillos fabricados a partir de Cr12, tratamiento térmico

Proceso de trabajo de precisión

Motor principal = 11 kW, control de velocidad de frecuencia

Velocidad máxima de la línea del ex roll:aproximadamente 12-15 m/min

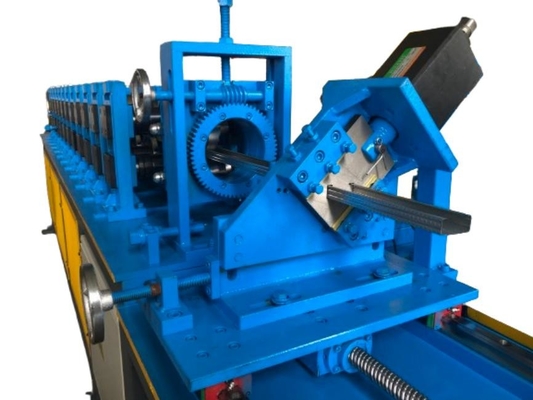

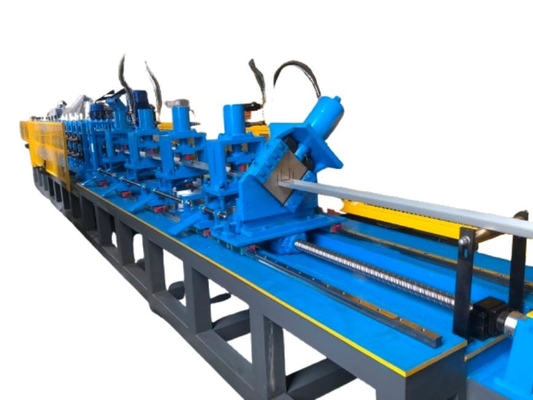

• Dispositivo de corte hidráulico

El corte en vuelo

Después de cortar, hay desechos de material de 8 mm

• Sistema de control por PLC

PLC y pantalla táctil de marca Siemens, Inverter de marca Schneider, codificador Omron
