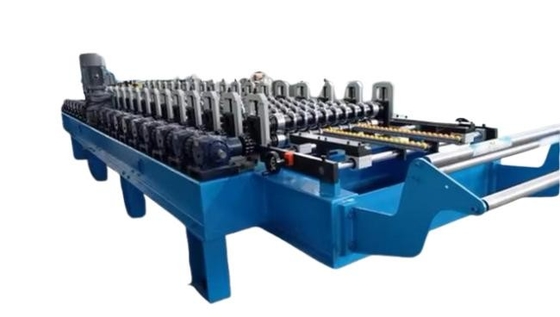

Máquina de cubiertas de metal corrugado de alta velocidad
Una máquina de alta velocidad de cubierta de chapa de metal corrugado es un equipo industrial diseñado para la fabricación eficiente y rápida de chapas de cubierta de metal corrugado.Estas láminas se utilizan comúnmente en la construcción con fines de techado debido a su durabilidadLa máquina automatiza el proceso de formación, corte y moldeado de las láminas metálicas en el perfil de cartón corrugado deseado.

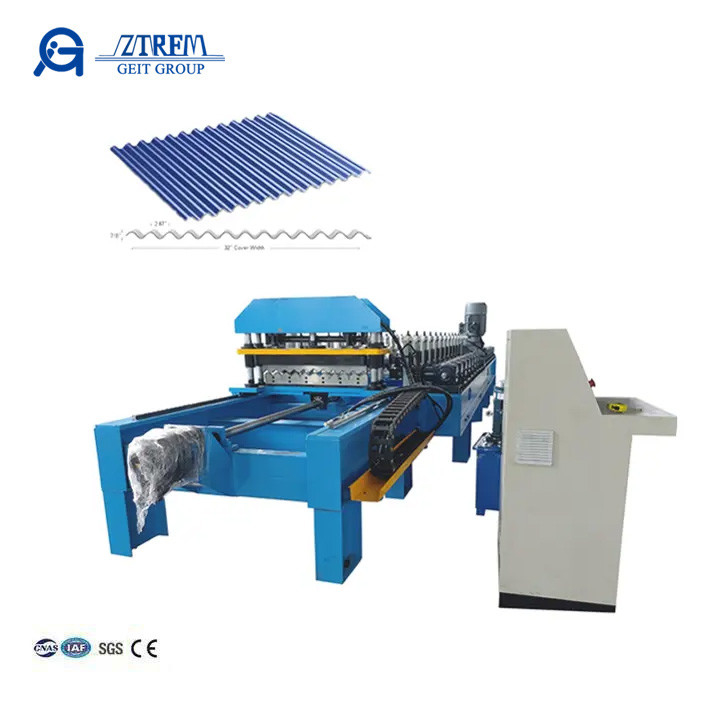

Aquí hay un perfil de dibujo y el producto terminado:
Flujo de procesamiento:
Decoiler→material de alimentación→formación de rollos→corte→recepción del producto
Máquina de cubiertas de metal corrugado de alta velocidad
Dispositivo de alimentación
La bobina metálica se introduce en la máquina a través de un conjunto de rodillos y guías para garantizar un proceso suave y continuo.
1Utiliza rodillos de goma para proteger la superficie de las materias primas.
2- Fácil ajuste para diferentes espesores de materias primas con ruedas de mano.
3El ancho de la plataforma se puede ajustar convenientemente a través de la rueda de mano, con rodamientos incorporados para proteger los bordes de las láminas de acero.

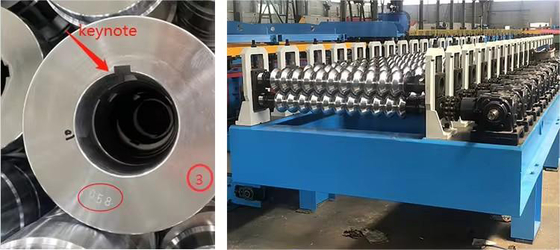

Dispositivo de formación de rodillos
Este es el corazón de la máquina, donde la lámina de metal se forma en el perfil corrugado.
1.45# Acero, tratamiento cromado (espesor Cr:0.05 mm), anti-corrosión, aumento de la dureza, buena dureza cromada gruesa para un largo tiempo de servicio.
2Cada rodillo tiene un número y con las notas clave, puede fijarse en el eje de forma estable
Dispositivo de transmisión
Transmisión de la caja de cambios, estable y no suelta.

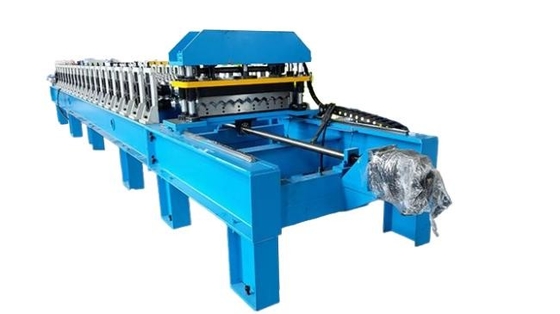

Dispositivo de corte hidráulico
Después de que la hoja de metal ha sido corrugada, se emplea un mecanismo de corte para cortar la hoja a la longitud deseada.
1.Tipo de trabajo:servomotor hidráulico de corte de servocarril de 5,5 kW
2.Método de conducción:Por tipo de pilar cilindro
3Potencia del motor hidráulico: 4 kW
4Material de corte: GB-Cr12 con tratamiento térmico
5.Tolerancia de longitud de corte ± 10 m/2 mm

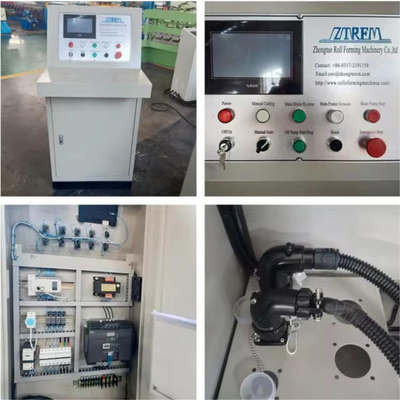

Sistema de control por PLC
Las máquinas modernas están equipadas con un sistema de control que permite a los operarios establecer parámetros, controlar el proceso de producción y hacer ajustes según sea necesario.Esto puede incluir características como interfaces de pantalla táctil y controladores lógicos programables (PLC)..
Marca del producto
Marca del PLC: Delta
Marca del inversor: Delta Baja parte eléctrica: Schneider
Codificador: Omron
Función:
1.Adoptado enchufes de aviación, fácil de instalar.
2- Funcionamiento fácil y automático.
3. Lenguaje de operación: Inglés (proporcione personalizado)
4.Coaseguro nacional, piezas de repuesto marca Siemens y Schneider
Estación hidráulica
7Motor de 5 kW con sistema de refrigeración para uso prolongado.
Estabilizador automático
Transportador de 3 m
Estabilizador automático
Estabilizador automático de 6 m
