Los pequeños perfiles de metal ondulado son duraderos pero sin peso. De hecho, estamos trabajando para profundizar en la mejor máquina para producir máquinas de chapa de techo ondulado o ondulado.Muy popular para la construcción del techo y el costadoLos paneles metálicos ondulados han ganado recientemente una enorme popularidad como techos y revestimientos modernos contemporáneos.
Nuestra máquina de láminas de techo consta de descoilera, dispositivo de alimentación y nivelación, per-shear, sistema de formación de rollos, corte de postes hidráulicos, mesa de corrimiento, estación hidráulica y sistema de control PLC ().Producir productos estándar con una resistencia de rendimiento de hasta 450Mpa,Longa línea de producción, buena forma de perfil en los productos finales; ahorro de tiempo y ahorro de mano de obra, que es una gran mejora de la eficiencia de producción y adecuado para la producción actual.Esta máquina es fácil de operar y funcionan estable con una buena precisión.

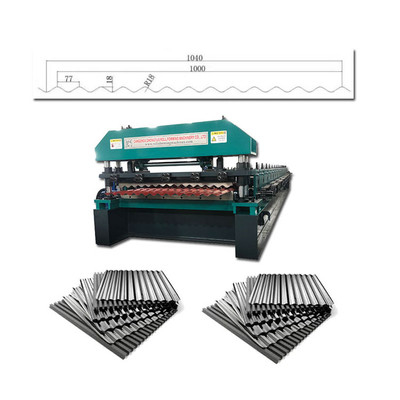

Aquí hay un perfil de dibujo y el producto terminado:
¿Qué es una hoja de techo de paneles PBC:
Los paneles PBC se pueden utilizar tanto para aplicaciones de techo como para paredes.
M.El PBCPanillosR- ¿Qué es eso?El SEs muy caliente.M.el acino
Flujo de procesamiento:
Decoiler→material de alimentación→formación de rollos→corte→recepción del producto
Técnico de toda la línea:
|
Descolador manual de 5 toneladas
|
1.Capacidad: 5 toneladas
2.Diámetro de la bobina: 450-550 mm ajustable
3.Ancho de la bobina: Máximo 1350 mm
4.No alimentado, control manual de la bobina de acero de la reducción del orificio interior y detener
|
|
Precortador manual
|
El precortador es adecuado para el reemplazo frecuente de equipos de bobina de acero,cortando la bobina de acero por adelantado para su fácil reemplazo y reducir el desperdicio de la bobina de acero. |
|

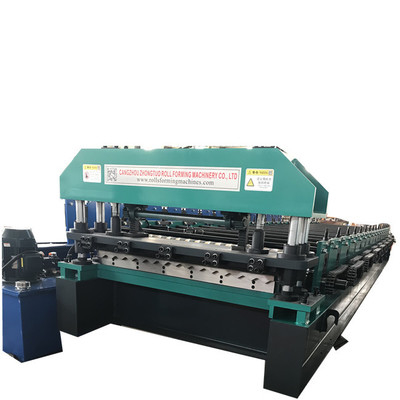

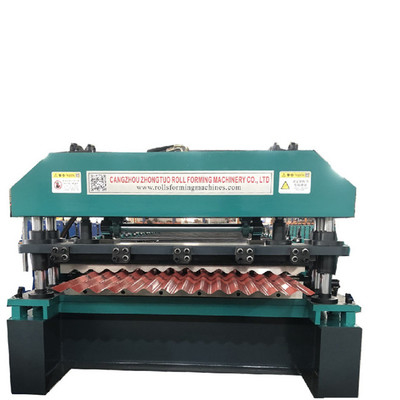

Máquina de moldeado principal
|
1.Marco principal: estructura de viga H de 400 mm, con placa de soporte central de acero soldado de 20 mm de grosor.
2.Estación de formación: 24 estaciones
3Material de los rodillos:Acer de alta calidad 45#, tratamiento cromado, que hace que la superficie de los rodillos sea más suave, mejora la dureza y previene la abrasión, anti corrosión, aumento de la vida útil
4.Material del eje:Alto grado 45#, tratamiento de templado, prevención de deformaciones y mejora de la dureza
5Diámetro del eje: 80 mm, sólido 6. Potencia del motor:7.5kw 7.Velocidad: 0-20m/min
8.Voltaje:380V,50HZ,3P ((O a petición)
9. Transmisión: Por 1 pulgada de doble cadena, famosa marca china HRB
|
|
Dispositivo de corte hidráulico
|
1.Material de la hoja:Gcr12 tratamiento apagado 2.Tolerancia de longitud: ± 1 mm
3. Potencia hidráulica:5.5kw
4.Con sistema de refrigeración por aire en la estación hidráulica
5- Características de corte: Condición de trabajo estable y segura y bajo ruido.
6- Conexión de tubos y alambres de aceite: Todos los tubos y alambres estarán marcados con números o letras, de modo que sea fácil conectarlos para los nuevos.
|
|
Sistema de control
|
1Conversor de frecuencia: Delta
2. Pantalla: pantalla táctil
3.PLC marca: Delta
4Idioma: chino e inglés ((O a petición de los clientes)
5.Encoder: Omron
6Características:El sistema de control admite la entrada de varios pedidos, puede adaptarse a diferentes necesidades de producción
7Funciones: Control de longitud de corte, control de cantidad de corte y control de velocidad
|
| Se acabó la mesa. |
1.Duración: 3 m
2.Cantidad: dos juegos
|
| Partes de repuesto |
- Caja de herramientas: 1 juego
- Cuatro fusibles, dos interruptores, dos cadenas.
|
Dispositivo de alimentación
La bobina metálica se introduce en la máquina a través de un conjunto de rodillos y guías para garantizar un proceso suave y continuo.
1Utiliza rodillos de goma para proteger la superficie de las materias primas.
2- Fácil ajuste para diferentes espesores de materias primas con ruedas de mano.
3El ancho de la plataforma se puede ajustar convenientemente a través de la rueda de mano, con rodamientos incorporados para proteger los bordes de las láminas de acero.

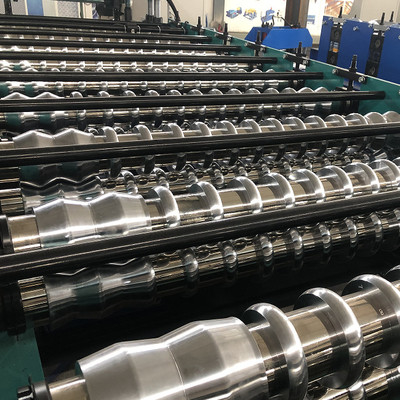

Dispositivo de formación de rodillos
Este es el corazón de la máquina, donde la lámina de metal se forma en el perfil corrugado.
1.45# Acero, tratamiento cromado (espesor Cr:0.05 mm), anti-corrosión, aumento de la dureza, buena dureza cromada gruesa para un largo tiempo de servicio.
2Cada rodillo tiene un número y con las notas clave, puede fijarse en el eje de forma estable
Dispositivo de transmisión
Transmisión de la caja de cambios, estable y no suelta.
Dispositivo de corte hidráulico
Después de que la hoja de metal ha sido corrugada, se emplea un mecanismo de corte para cortar la hoja a la longitud deseada.
1.Tipo de trabajo:servomotor hidráulico de corte de servocarril de 5,5 kW
2.Método de conducción:Por tipo de pilar cilindro
3Potencia del motor hidráulico: 4 kW
4Material de corte: GB-Cr12 con tratamiento térmico
5.Tolerancia de longitud de corte ± 10 m/2 mm

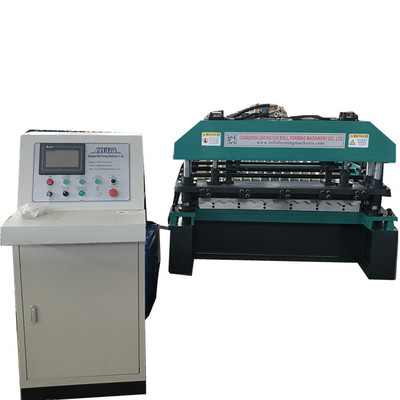

Sistema de control por PLC
Las máquinas modernas están equipadas con un sistema de control que permite a los operarios establecer parámetros, controlar el proceso de producción y hacer ajustes según sea necesario.Esto puede incluir características como interfaces de pantalla táctil y controladores lógicos programables (PLC)..
Marca del producto
Marca del PLC: Delta
Marca del inversor: Delta Baja parte eléctrica: Schneider
Codificador: Omron
Función:
1.Adoptado enchufes de aviación, fácil de instalar.
2- Funcionamiento fácil y automático.
3. Lenguaje de operación: Inglés (proporcione personalizado)
4.Coaseguro nacional, piezas de repuesto marca Siemens y Schneider
Estación hidráulica
7Motor de 5 kW con sistema de refrigeración para uso prolongado.
Estabilizador automático
Transportador de 3 m
Estabilizador automático
Estabilizador automático de 6 m
