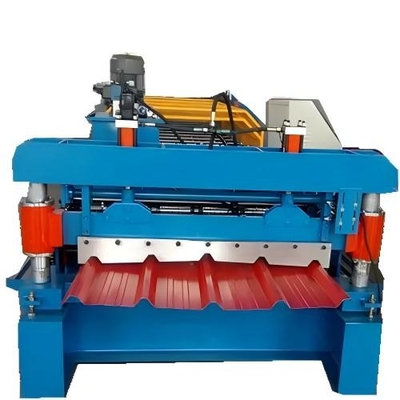

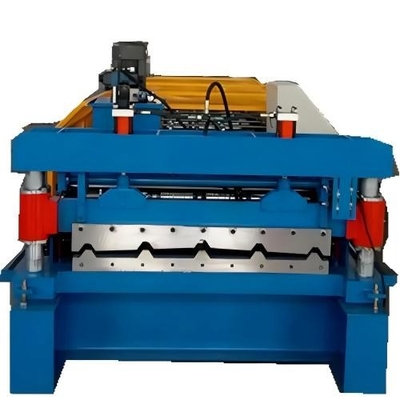

Máquina de moldeado de láminas para techos de perfiles de cajas metálicas controlada por PLC

El metalB. El trabajoel bueyPel rofileR- ¿Qué es eso?El SEs muy caliente.Rel olorM.el acino

Las láminas de cubierta de perfil de caja son actualmente nuestro producto más popular ya que ofrecen una alternativa moderna al estilo corrugado más antiguo a un precio muy competitivo.cada caja de hojas de techo de perfil precio alrededor de 6.5USD por metro.

¿Qué hojas de techo con perfil de caja?

Las hojas de techo de perfil de caja consisten en seis perfiles y cinco valles donde el agua corre. Los perfiles son de 32 mm de profundidad y en los centros de 200 mm.dos costillas adicionales se pueden rodar formado en cada valle de la hoja.

Los techadores GBR fabrican láminas de techo de perfil de caja a partir de bobinas de acero revestido plano que se procesan a través de una máquina de formación de rollos.

El perfil de caja es una alternativa moderna a las láminas de metal onduladas, cuyo ancho de cubierta efectivo es de 1000 mm.También tiene una ranura capilar en un borde que elimina la necesidad de utilizar tiras de sellado y es prueba.

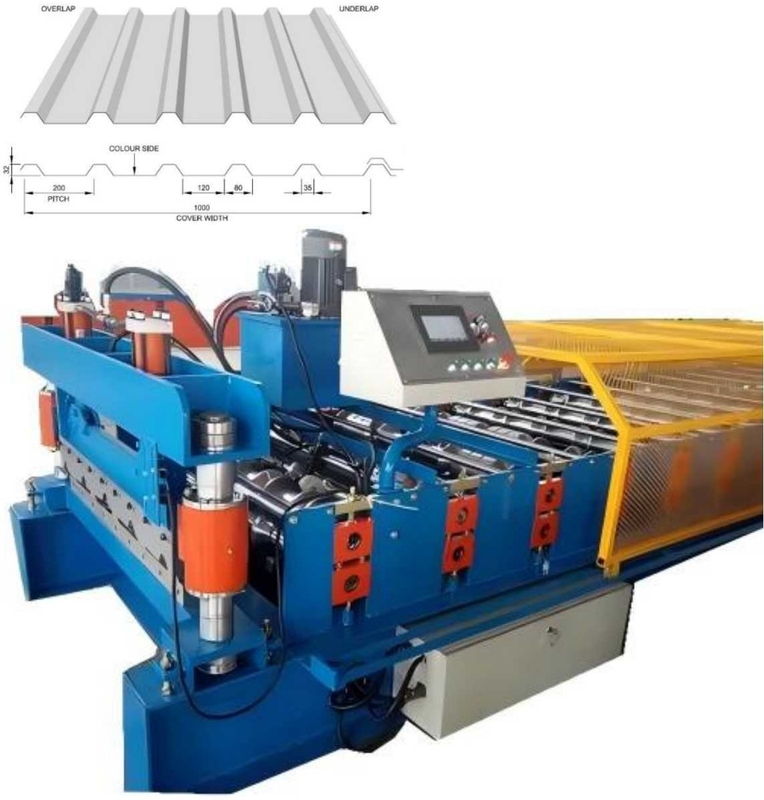

Aquí tienes.sonperfil de dibujo y producto terminadoel:

Diseño de la máquina de rodar hojas de techo de perfiles de caja metálica

Desenrollamiento Alimentación y guía Formación de rollos Cortado Recolección

El metalB. El trabajoel bueyPel rofileR- ¿Qué es eso?El SEs muy caliente.Rel olorM.el acino

Descargador hidráulico automático

El desenrollador hidráulico es para sostener y conducir la bobina de acero. El desenrollador permite un cambio rápido de coli de acero con un trabajo manual mínimo.El desenrollador se alimenta con un sistema de retroalimentación que asegura que el primer rollo no se requiere para girar la bobinaY el desenrollador girará según sea necesario para reducir el potencial de sobreenrollamiento.

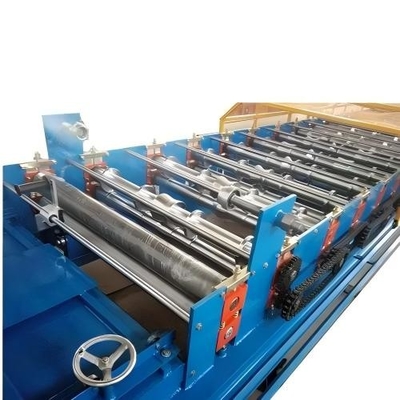

Máquina de moldeado de rodillos

Material de las bobinas: IG, IGPP, SS, HR, CR. 235-550MPA

Variación de espesor: 0,2-0,8 mm

Velocidad de la línea: 15-20 m/min

Potencia del motor principal: 7,5 kW

Voltagem de la máquina, frecuencia, fase:440 V, 50 Hz, 3 fases

Estación de rodadura: 20 estaciones

Material del rodillo:ASTM 1045 superficie cromada con dureza de 58-62 grados, CNC,

Diámetro del eje: ¢76 mm Material: ASTM1045 con amortiguación y templado

Transmisión: por cadena

El marco de la base de la máquina adopta acero de soldadura con viga H

Pilar cromado por máquina como soportes

Para evitar accidentes, toda la parte de accionamiento adopta protector de cala.

Unidad de corte

Tipo de corte: hidráulico, conectado con la unidad hidráulica de perforación

Potencia de corte por motor hidráulico de 5,5 kWAC

Presión de trabajo hidráulica: 12-16Mpa

Cortar después de la formación: Cortar la hoja antes de la formación del rollo a la longitud requerida

Movimiento de corte: la parte de formación del rollo no se detiene al cortar

Material de la hoja:Cr12 con tratamiento térmico

Medición de la longitud: Medición automática de la longitud del codificador, marca: Omron

Tolerancia de longitud: +/- 1,5 mm por pieza del producto final

Caja controlada

Configuración programable de las dimensiones del perfil: deberá proporcionarse

Unidad de corte programable, de varias longitudes en un ciclo de programación sin restricciones cuantitativas (sin detener el equipo operativo)

Parado automático del equipo tras la finalización del programa de corte

Lenguaje del sistema operativo: inglés y chino.

Voltado, frecuencia y fase: 415 V, 50 Hz y 3 fases

La inexactitud de la longitud se puede modificar fácilmente.

Panel de control: interruptor de tipo botón y pantalla táctil

Unidad de longitud: milímetro (conmutado en el panel de control)
