RPel anilloPel rofileRel olorM.el acino
Como su nombre indica,la serie R de paneles de rodillo se utiliza principalmente para fabricar paneles R, que es uno de los paneles de revestimiento y techos metálicos más utilizados en edificios comerciales de acero.Realizar un estricto control de calidad en todo el proceso de fabricación"Changzhou ZTRFM International Co., Ltd. ofrece máquinas de formación de rollos de panel R de alta calidad con diferentes opciones de especificaciones a grandes precios.Siéntase libre de ponerse en contacto con nosotros en cualquier momento para obtener más información sobre la máquina de paneles de revestimiento.

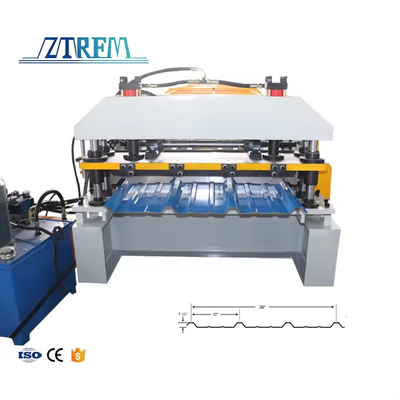

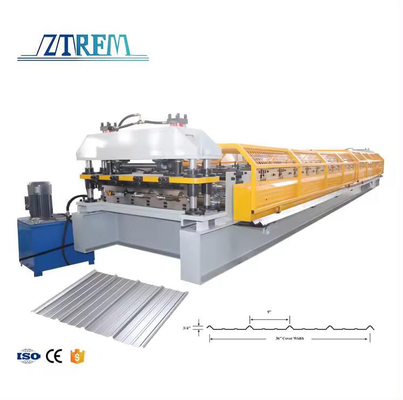

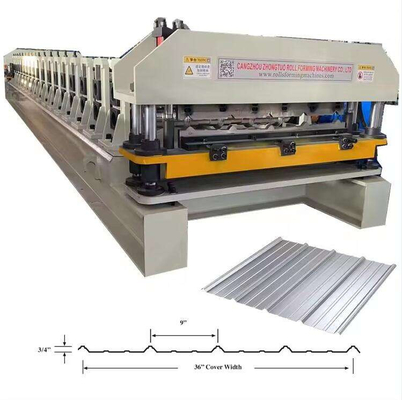

Aquí hay un perfil de dibujo y el producto terminado:
Flujo de procesamiento
Desenrollar → Ingresar el material en la máquina →Formar rollos → Cortar automáticamente →Mesa de recepción de productos
RPel anilloPel rofileRel olorM.el acino
| Cuadro de la máquina |
Estructura de viga H de 350 mm, con placa de soporte central de acero soldado de 20 mm. |
|
Material de los rodillos
|
Acero forjado de grado 45 |
| Tratamiento con cromo (espesor de cromo:0.05 mm), hacen que la superficie de los rodillos sea más suave, mejoran la dureza y previenen la abrasión, anti corrosión aumento de la vida útil |
|
Estaciones de formación
|
Estación de rodillos de la capa superior 18 |
| Tipo de laminado: concepto de diseño de laminado separado, puede liberar la tensión interna de las láminas, luego la hoja estará en buena forma y con alta precisión. |
| Diámetro del eje |
Φ80 mm en estado sólido |
| Material de los ejes |
Calidad 45#, con tratamiento térmico |
| Velocidad de formación |
0 a 25 m/min |
| tensión |
380V/50HZ/3P (según lo solicitado) |
| Modo de transmisión |
Por una cadena de 1 pulgada |
| Motor principal |
7.5KW |
| Materiales para cuchillas de corte |
Tratamiento con amortiguación de Gcr12 |
| Tipo de corte |
de corte de postes hidráulicos |
| Método de conducción |
Por tipo de pilar cilindro |
Display de productos
5T Despegador manual gratis
Capacidad: 5 toneladas
Diámetro interno de la bobina: 450-550 mm Ancho de alimentación: máximo 1220 mm Estructura: soldada por las placas de acero y la barra de perfil.
El encogimiento y la expansión del núcleo es manual, con freno manual, La bobina que se mueve hacia adelante o hacia atrás es tirada por la máquina de formación de rollos
Dispositivo de alimentación
1Las ruedas manuales de ambos lados se pueden utilizar para ajustar el ancho de alimentación.
2Cuatro rodillos de acero inoxidable pueden hacer que el material entre en la máquina sin problemas y evitar los arañazos en la superficie del material.
3Hay tres filas de rodillos de plástico naranja que pueden hacer que la bobina de acero entre en la máquina sin problemas.

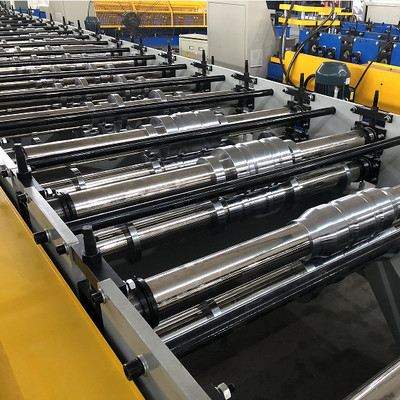

Dispositivo de formación de rodillos y de transmisión
1.rolles de espesor cromado buena dureza para una larga vida útil.
2Cada rodillo tiene un número y con las notas clave, puede fijarse en el eje de forma estable
3. engranaje y doble cadena, estable

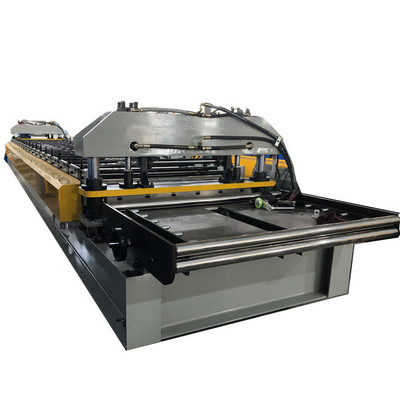

Dispositivo de corte hidráulico
Utilizamos cuatro pilares de corte de la estructura del sistema, puede asegurarse de que el corte estable
Sistema de control por PLC
Marca del PLC:Delta (Taiwán) PLC, y transductor y pantalla táctil
● Marca del codificador: Omron
● Componentes eléctricos:Schneider
●Lenguaje de operación:Inglés y chino ((o según lo solicitado) Puede establecer los pedidos en esta parte,cambiando la longitud y la cantidad del producto,es
Es muy fácil de operar, y hay enchufes de aviación para que sea mucho más fácil instalar la máquina mientras llega.

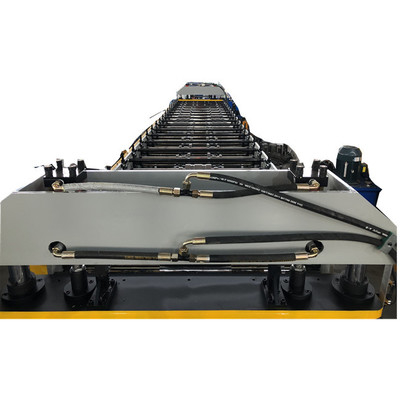

Estación hidráulica
● Motor de estación hidráulica: 5,5 KW
● Aceite hidráulico: 46# aceite hidráulico
● Componentes principales:Incluye un conjunto de depósito hidráulico, un conjunto de
una bomba de aceite hidráulico, dos tuberías hidráulicas y una de válvula de electromagnetismo
