Máquina de laminado para revestimiento de pisos de metal compuesto
La máquina de laminado de piso de metal compuesto está diseñada para fabricar la hoja de piso de metal en lote completamente automáticamente.Profile compuesto de 80 mm combinado trapezoidal y re-entrante con capacidad de larga extensiónEl perfil combinado permite una fácil fijación de servicio, con capacidad de trapezoidal.

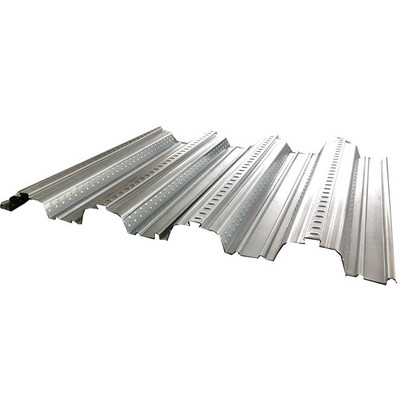

Aquí le mostraré algunos diseños populares para su referencia:

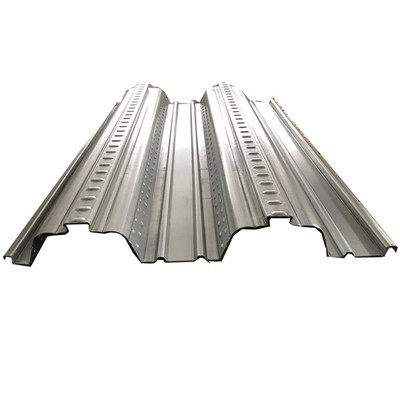

Son diferentes en la altura y los tipos de relieve, por lo que esos datos podrían ser personalizados de acuerdo con el ancho de la bobina de entrada y los requisitos del cliente.Aquí hay algunas fotos de cubierta con un solo perfil y superposición para su referencia:
Máquina de laminado para revestimiento de pisos de metal compuesto
Diseño del marco: mantener la superficie de la placa de moldeo lisa y no fácil de marcar cuando se estampa.
Duración de la parte principal: aproximadamente 25000 х1650 х1500
Peso de la parte principal: 15300 kg
Tensión: Personalizar
Fijación de rodillos: placa media de espesor 28 mm
Cuadro de acero soldado de 400 H
Modo de accionamiento: doble cadena con el ajustador de la cadena para perder y apretar el grado.
Material de los rodillos:Gcr15, recubrimiento de la superficie con cromo duro.
Material de los ejes: acero 45# y ajuste de la dureza.

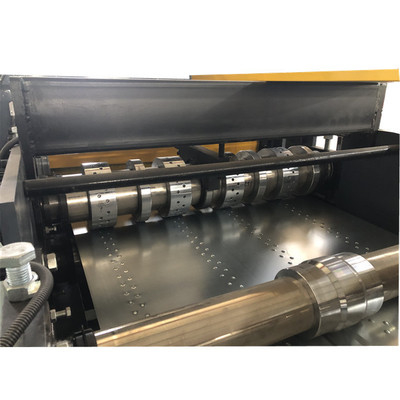

Diámetro de los ejes: φ 90 mm Los rodillos de relieve son de unos 120 mm.

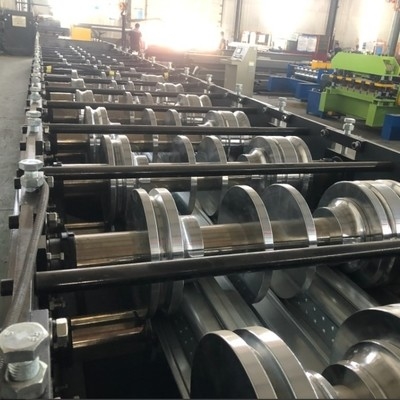

Número de rodillos: 36 rodillos
Potencia principal: 15*2kw

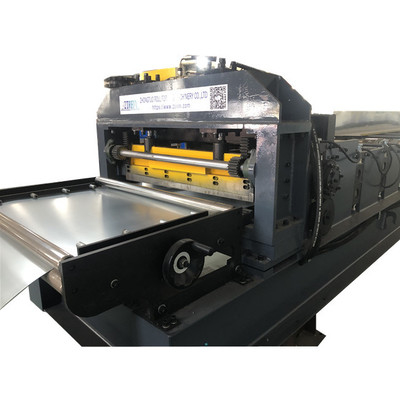

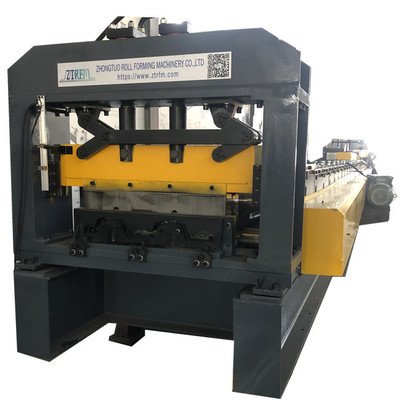

Mecanismo de afeitar
Característica:Asegura la estabilidad, precisión y velocidad de corte
Función: corte automático controlado por PLC
Adopta el accionamiento hidráulico y la ubicación automática para decidir la dimensión y cortar los productos objetivo.
Material de las cuchillas:Cr12 apagado
Fuente de alimentación: energía hidráulica
Componentes:Contiene un conjunto de cuchillas, un depósito hidráulico y una máquina cortadora.
Si desea añadir, puede cortar en cualquier longitud y reducir el desperdicio de la bobina en la máquina.
Este perfil de cubierta de metal no es fácil de hacer, ya que necesita muchos rodillos laterales para dar forma a la cola de paloma.
Sobre el efecto de superposición.
| Punto de trabajo |
Detalle del parámetro |
| Material de procesamiento |
IGP y IGPP |
| espesor del material |
0.25-0.8 mm |
| Cuadro de la máquina |
Acero 360 # H, Adopta soldadura en línea diagonal, medición del instrumento de nivelación para asegurarse de que el marco final sea de alta precisión |
| Panel de revestimiento de la máquina |
| Tipo de placa |
Tipo de pilar (opción) |
| |
|
| espesor de la placa:20 mm |
espesor del pilar: 30 mm |
| Pintura:pintura normal |
Pintura:Cromado |
|
| Estaciones de formación |
20-38 estaciones (según los perfiles) |
| Máquinas para rodar |
Acero forjado de alta calidad n° 45, cromado duro con espesor de 0,05 mm
Modo de procesamiento: corte - perforación - latado CNC - apagado - latado CNC - cromado |
| Eje de la máquina |
φ80-90 mm de acero de alta protección no 45 después del tratamiento, |
| Las máquinas espaciadoras |
Las demás piezas de acero |
| Las demás máquinas |
Los rodamientos de China Haerbin o los de SKF internacional (opción) |
| Sistema de conducción |
Cadena de 2 pulgadas o caja de engranajes (opcional) |
| Potencia de la máquina |
15kw-22kw ((de acuerdo con los perfiles) |
| Velocidad de trabajo de la máquina |
La velocidad máxima máxima de la corriente es de 8-12 m/min o de 10-30 m/min (opcional) |
| Tipo de ajuste de la máquina |
Después de la instalación de la máquina, vamos a probar nosotros mismos, comparar con el dibujo del perfil, la diferencia se controla en 0.5mm |
Cortado
| Tipo de producto |
Tipo de rodamiento deslizante |
| Material de las hojas |
Apagado y molienda del cr12mov |
| Procesamiento de cuadros |
todo el marco inferior está moliendo para alta precisión |
| Procesamiento de cuchillas |
corte de alambre-electrodo, pero el balde superior no puede ser recta. esta es la tecnología |
| Trabajo |
Tipo hidráulico |
Es un estafador.
| Tipo de producto |
Manual de trabajo |
Auto.(opción) |
| Duración |
1.5m a 2m |
6m o 12m |
PLC
| Artículo principal |
Detalle del parámetro |
| PLC |
Delta (estándar) o según su solicitud |
| Las demás máquinas |
Marca china (estándar) o según su solicitud |
| Pantalla táctil |
Mcgs (estándar) o según su solicitud |
| El codificador |
Marca china (estándar) o según su solicitud |
| Válvulas de carga de la unidad de carga |
Se aplicarán las siguientes medidas: |
Bombas hidráulicas
| Artículo principal |
Detalle del parámetro |
| El motor |
3kw marca china o según su solicitud |
| Pumpas |
Marca china o según su solicitud |
| Válvula de solenoide |
Marca china o según su solicitud |
| Sistema de refrigeración |
Ventilador de enfriamiento |
Sistema de control PLC de la máquina de moldeado de paneles de revestimiento de acero galvanizado
Componentes de máquinas
| - No, no es así. |
Nombre |
Cuánto tiempo |
| 1. |
Decoilera |
1 conjunto |
| 2. |
Máquina de moldeado de rodillos |
1 conjunto |
| 3. |
Dispositivo de corte hidráulico |
1 conjunto |
| 4. |
Caja de control del PLC |
1 conjunto |
| 5. |
Bomba hidráulica |
1 conjunto |
| 6. |
Tabla de salida |
1 conjunto |
