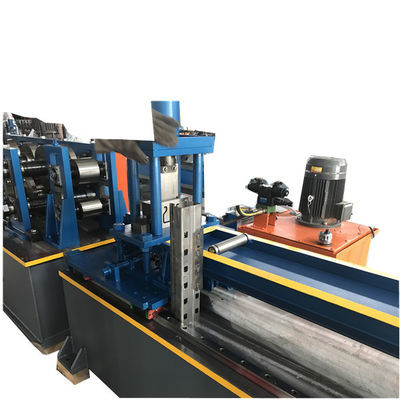

Máquina de moldeado de rollos verticales de trabajo pesado para estanterías de almacén
Nuestra máquina puede producir diferentes tamaños y espesores para vertical ligero y vertical pesado, alta precisión en agujeros y longitud. También apoyamos la personalización.
Hay tres tipos de estanterías: estanterías ligeras, medianas y pesadas.
Los parámetros de las columnas de las estanterías ligeras: altura 2m, 38*38 (mm), cada capa tiene un peso de 100kg-150kg;
La especificación de la columna del estante laminado de tamaño medio es de 80*40 (mm), y cada capa puede transportar 200-250KG.
Estantes de almacenamiento pesados: Estos estantes generalmente no tienen especificaciones estándar, y las especificaciones de las columnas están diseñadas de acuerdo con las necesidades del cliente.
Nuestra máquina puede producir diferentes tamaños y grosor para ambos leves vertical y pesado vertical.
Composición y imagen del estante acabado:
Los dibujos del perfil de la recta:

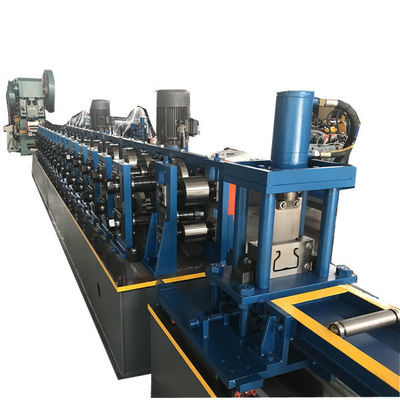

El diseño de toda la línea de producción:
Máquina de moldeado de rollos verticales de trabajo pesado para estanterías de almacén
Las principales especificaciones técnicas:
1. Descargador hidráulico: 5 toneladas de capacidad (apoyo la personalización)
2.Nivelación: 7 rodillos, hacia arriba 3 hacia abajo 4
3. Máquina de perforar: marca Yangli, neumática, 80 toneladas, con servoalimentador

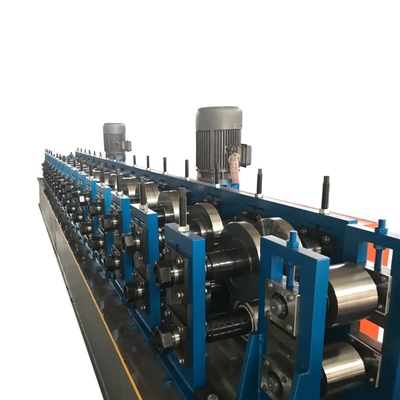

4. Máquina de moldeado de rodillos:
- 16 estaciones de rodillos
- Material del rodillo:Cr12 con tratamiento de apagado
- Diámetro del eje de 70 mm
- Material del eje: acero 45#
- Potencia del motor principal: 11 kW*2 series
- Transmisión:Con cadena ((Optativo engranaje y caja de cambios)
- Sistema de corte:Sistema de corte hidráulico, sin residuos
- Potencia hidráulica:5.5kw
- Tolerancia de longitud de corte: +/- 0,5 mm

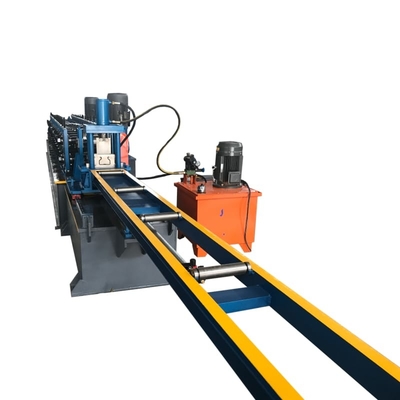

5- Mesa de salida: 6 metros.
6.Sistema de control:Sistema PLC, marca DELTA o marca Siemens
El producto terminado:
Máquinas relacionadas:
| Los elementos de las máquinas para el laminado de las plataformas de paletas selectivas |
| 1 |
Decoiler hidráulico |
1 juego |
| 2 |
Sistema de perforado |
1 juego |
| 3 |
Envasador de bobinas |
1 juego |
| 4 |
Máquina de nivelación |
1 juego |
| 5 |
Formación de rodillos |
1 juego |
| 6 |
Cortado hidráulico |
1 juego |
| 7 |
Sistema de control por PLC |
1 juego |
| 8 |
Estación hidráulica |
1 juego |
| 9 |
Cuadro de descarga (sin encendido) |
1 juego |
|
Máquina de moldeado principal:
1) Etapas de formación: 18 etapas
2) Diámetro exterior: 70 mm
3) Marco de la máquina (tipo): marco de arco conmemorativo, espesor del marco de arco conmemorativo: 30 mm
4) Información sobre el rodillo:
A. Materia prima: GCr12MoV
B. Grado de apagado: 56-58°C
5) Material del eje: acero 45* con tratamiento térmico y cromo duro en la superficie
6) Potencia del motor principal: 18,5 kW, ratio del reductor: 1:14,
Tipo de reducción: reducción endurecida
7) Con dispositivo de refrigeración
|
