Sistema de estantería de perfiles de soporte de trabajo pesado de acero con bastidor vertical

Sistema de estantería de perfiles de soporte de trabajo pesado de acero con bastidor vertical

Los bastidores verticales (también llamados bastidores o columnas verticales) varían en tamaño y diseño dependiendo de la capacidad de carga y los estilos.Tipo C especial para la capacidad pesadaLos agujeros y las ranuras se perforan durante la producción para que las vigas de carga puedan montarse en los bastidores verticales.

La máquina de formación de rodillos de rack de paletas está diseñada para hacer el rodillo vertical en lote de forma totalmente automática.Los perfiles de servicio regulares están construidos de acero de calibre 16 con unaLos soportes de carga pesada cuentan con una construcción de acero de 14 calibres con una capacidad de 23,300 libras (capacidades regulares y de carga pesada basadas en el espacio máximo de estantería de 36").Los soportes utilizan un diseño de pernos unidos para el reemplazo fácil de componentesLas vigas se pueden ajustar cada 2′′. Los bastidores verticales (también llamados bastidores o columnas verticales) varían en tamaño y diseño dependiendo de la capacidad de carga y los estilos.Forma C (capacidad media), Tipo C especial para capacidad pesada. Los agujeros y ranuras se perforan durante la producción para que las vigas de carga puedan montarse en los bastidores verticales.Los pesados bastidores verticales de espesor de hasta 2.5 mm. ¿Qué quieres decir?

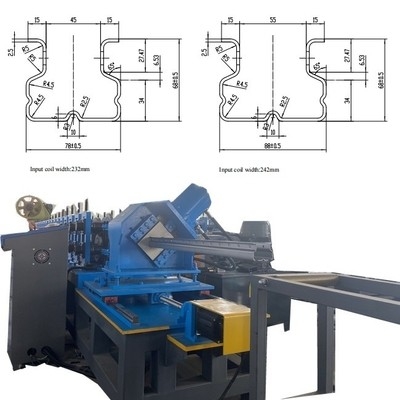

Aquí hay algunos perfiles de dibujo para su referencia:

Noflujo de trabajo

Sistema de estantería de perfiles de soporte de trabajo pesado de acero con bastidor vertical

M.Parámetros de unidad

Descripción del producto

Decoiler hidráulico

1Tiene energía, puede funcionar automáticamente.
2. Ajuste automáticamente el descoiler para que encaje en la bobina de acuerdo con el diámetro de la bobina
3. con sistema de frenado neumático
4Con brazo de prensa para evitar que la bobina se pierda
5Con sensor de velocidad para que coincida con la velocidad de toda la línea.
6. rodillos niveladores: hacia arriba 3 + hacia abajo 4

Máquina de perforar
Presión: 63 toneladas
Marca: marca Yangli, China
Velocidad: 60 veces/minuto
con una capacidad de transmisión superior a 20 W,

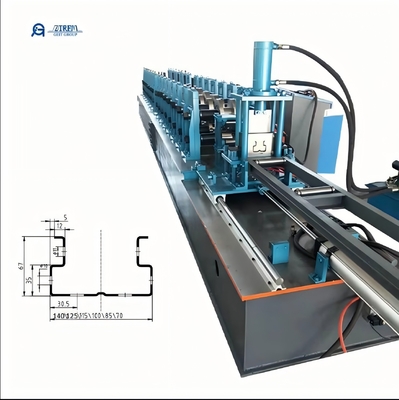

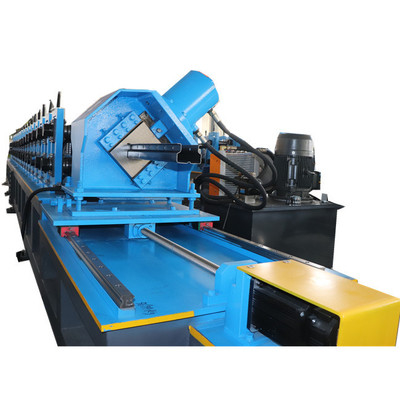

M.Máquina de moldear:
Estación rodante:19 filas
Diámetro del eje: 70 mm
Material del eje: 45#, tratamiento de templado
Material de los rodillos: GCr15, Cr12 apagado
estructura de la máquina: estructura de arco
marco básico: placa de acero soldada, estructura de caja
Transmisión: por cadenas
potencia del motor principal: 11kw+11kw
tipo de corte: corte hidráulico
potencia de la estación hidráulica: 5,5 kW

Cabina de control eléctrico de PLC
PLC, frecuencia: marca Delta/ marca Simens
pieza eléctrica de baja presión: marca famosa
codificador: marca Omron
