Máquina de moldeado de estantes de alta velocidad con servoalimentador y punzón hidráulico

Máquina de moldeado de rollo de estantería

Máquina de moldeado galvanizado de estantes de acero para la fabricación de estantes de almacenamiento, estantes de almacenamiento, postes verticales y estantes de almacenamiento de supermercados

Cuadro de bastidor personalizado

Dibujo del bastidor personalizado

Dibujo de los pernos de los racks de sección

Proceso de la línea de producción de estanterías

Limpiador de desenrollamiento 2 en 1 →Servoalimentador→ Dispositivo de guía → Punzón hidráulico → máquina de moldeado de rollos →dispositivo de cizallamiento (incluido el cuchillo)→ estante de productos terminados

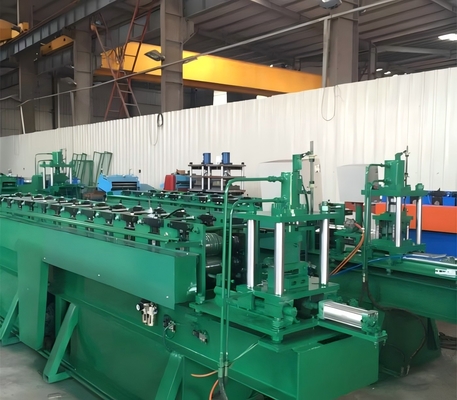

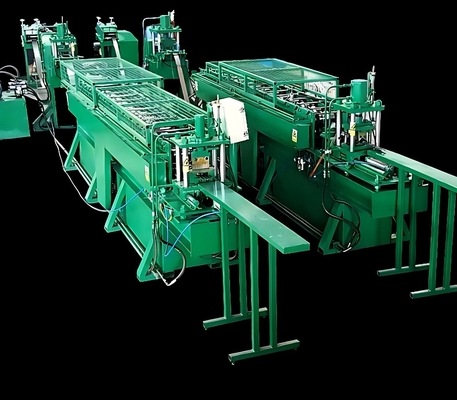

Máquina de moldeado de rollo de estantería

Lista de máquinas

2 en 1 Desenrollador el deslizador

1, Tipo de expansión manual

2, Parámetro

1) Descarga pasiva

2) Peso de la bobina: < 2T

3) D. interior de la bobina: φ450 mm-φ530 mm

4) ancho máximo.200 mm

5) El grosor.0.4 a 1.6 mm

6) Rodillos para enderezar: 7 piezas

7) El poder.1.5kw

Servidor de alimentación
3.1 Ancho máximo de alimentación:200 mm
3.2 espesor de alimentación: 0,4-1,6 mm

3.3 motor, 0,85 kW ((Yaskawa)

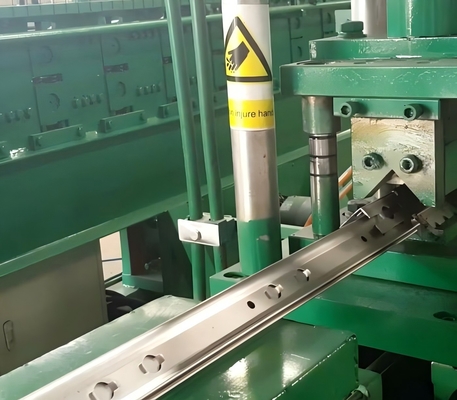

Sistema hidráulico de perforación de agujeros

3.1 Función:Desplazamiento por perforado hidráulico
3.2 Estructura: ajuste de la longitud, medición automática de la longitud, posicionamiento automático hasta alcanzar la distancia establecida, acción de parada, matriz de perforado impulsada por cilindro hidráulico, apagado automático de estampado.
3.3 Presión de trabajo del sistema hidráulico:16MPa
3.4 Estación hidráulica:15KW ((La misma estación utiliza un orificio de punción/corte hidráulico)

Dispositivo de guía

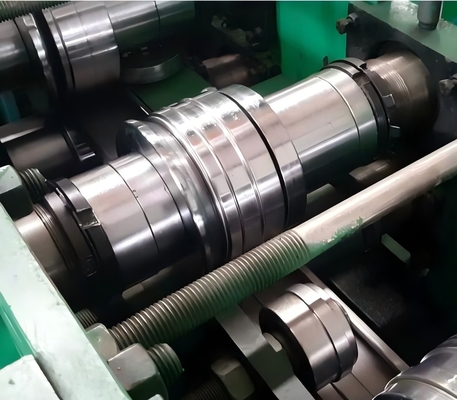

Máquinas de moldear (para paneles de ancho de 36 mm)

5.1 Formación de rodillos: 14 estaciones, y añadir rub-roll, para asegurarse de que el perfil de la superficie no hay arañazos.

5.2 Panel lateral: T.18mm, acero A3 de uso pesado.

5.3 Velocidad de rodamiento: 2-8 m/min.

5.4 Material del rodillo:#45, amortiguación general, dureza HRC56-62 °C.
5.5 Potencia del motor: 4 kW.
5.6 rodillo principal: ¢ 65mm, 45 #.
5.7 Base del equipo: tipo 45 # H con placa de acero soldada.
5.8 Transmisión: accionamiento en cadena.
5.9 Seguridad: con botones de parada de emergencia en todas partes, fáciles de manejar en situaciones de emergencia, para garantizar la seguridad del equipo y del operador.Y otros equipos en la cadena y el personal podría fácilmente conducir a la lesión de la sección de transmisión cubierta con una cubierta protectora, para garantizar la seguridad de los trabajadores.

Cubiertas de recogida planas
Sistema de control eléctrico
Toda la línea importó control PLC, pantalla táctil LCD, interfaz hombre-máquina.Operador que establece el programa para que se ejecute automáticamente (control programable) y seguimiento del proceso de control, el control del operador de la línea de producción y modificar los parámetros de control, y en tiempo real monitorear el estado del equipo y los parámetros y la indicación de fallas.longitud ajustable puede ser ajustable también- Monitorización en tiempo real del estado de funcionamiento del equipo y indicación de fallas.
Operación manual / automática dos estilos. Con función de conmutación manual y automática: En el modo manual, puede ser operación independiente, fácil mantenimiento; En el modo automático,llevar a cabo toda la producción, para comenzar; en toda la tabla con botones de parada de emergencia, fácil de manejar emergencias, para garantizar que el equipo y el personal de operación de la seguridad.

Componentes principales de las máquinas de la marca:
Sistema de control por PLC: Siemens
Inversor: Shilin de Taiwán
Codificador: Omron
Pantalla táctil: Siemens
Algunos componentes son dispositivos de la marca Schneider.

Producto de estantería- ¿ Qué?sobre la ventaja del equipo

1, línea de producción de estanterías para la producción de estanterías ligeras, estanterías medianas y estanterías pesadas.

2, sistema de control PLC, automático y fácil de manejar.

3, rodillo de buena calidad con proceso de amortiguación, dureza alcanza HRC60-65 °C.

4Sistema de seguimiento de corte con hoja de corte Cr12.
