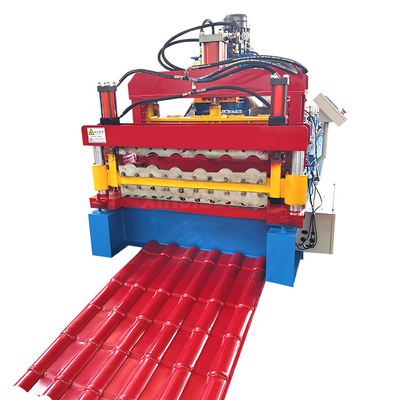

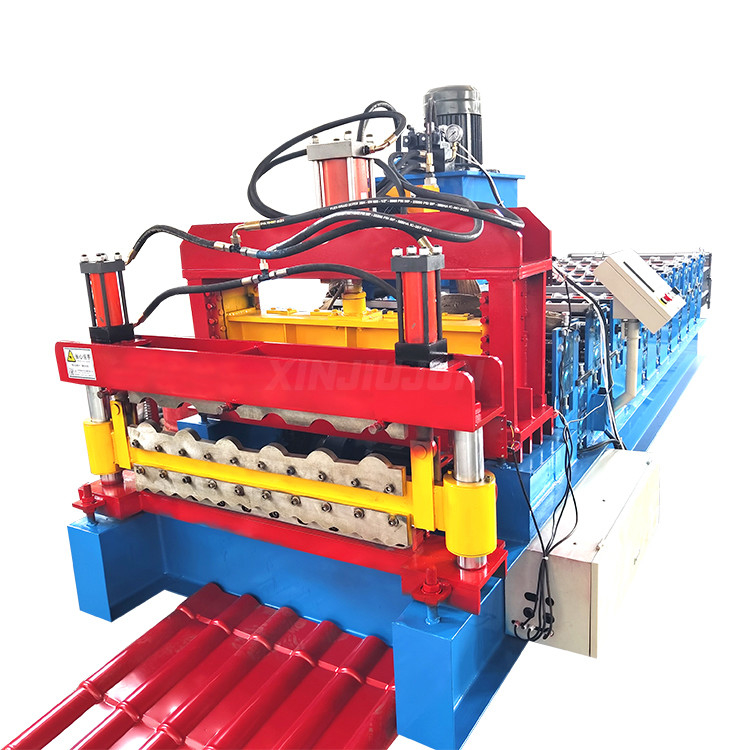

Máquina de fabricación de chapa de cubierta de tejas galvanizadas de doble capa

Nuevo de alta calidad de doble capa galvanizado techo de tejas de hoja de fabricación de la máquina

La máquina de formación de rollos de doble capa tiene diferentes tipos que se utilizan junto con la hoja corrugada y la hoja IBR, o la hoja de baldosas vidriadas.La hoja de azulejos de techado se utiliza ampliamente en muchos tipos de fábrica industrial, edificios civiles, y tablero de techo para el producto de piezas adjunto Tiene la ventaja de apariencia bonita, uso duradero y así sucesivamente.

Nuestra máquina automática de formación de rodillos de doble capa consta de descoilera, dispositivo de alimentación y nivelación, pre-corte, sistema de formación de rodillos, corte de postes hidráulicos, mesa de ejecución,Estación hidráulica y PLC (sistema de control).

Larga línea de producción, buena forma de perfil en los productos finales; ahorro de tiempo y ahorro de mano de obra, que es una eficiencia de producción muy mejorada y adecuada para la producción actual.Esta máquina es fácil de operar y funcionan estable con una buena precisión.

Aquí tienes.es unProfile para su referencia:

Flujo de trabajo

Nuevo de alta calidad de doble capa galvanizado techo de tejas de hoja de fabricación de la máquina

Especificación

Componentes principales:

1. Desenrollador hidráulico con carro de enrollador

Características: Mandril y sótano son los dos componentes del desenrollador, el mandril se contrae expandiéndose mediante un dispositivo mecánico manualmente, después de fijar la bobina al mandril,Luego poner de nuevo la bobina con mandril juntos en el sótano.

Potencia: Ninguna;

Potencia de apertura y cierre de los segmentos: mecánica.

Potencia de rotación del segmento: sistema de tracción por formación.

Número de segmentos: 4 piezas;

Rango de expansión del segmento: 460 ~ 520 mm;

altura del centro del mandril: 0,65 m;

Velocidad de alimentación: dependerá de la velocidad de la máquina de formación de rollos.

2Dispositivo de guía de la hoja

Características: Garantizar una alimentación del material suave y precisa.

Componentes: plataforma de placa de acero, dos rodillos de lanzamiento, bloque de frenado de posición.

La bobina se guía en la posición correcta y pasa al equipo de formación de rollos

3. Formación de rollos M/C:

El marco principal de la máquina se soldó por separado y la pared exterior se conecta por tornillo después de haber sido destruida en la superficie.

El material del rodillo es acero forjado de alta calidad No. 45, con procesión controlada digitalmente.

Los ejes de los rodillos se ordenan dos veces con una máquina de rectificación para garantizar la precisión del producto final.

Los rodillos están revestidos con cromo duro con un grosor de 0,05 mm en la superficie después de ser mecanizados por la máquina herramienta exacta.

4. Cortado de postes hidráulicos

Función: la acción de corte está controlada por PLC. La máquina principal se detiene automáticamente y el corte tendrá lugar. Después del corte, la máquina principal se iniciará automáticamente.

Fuente de alimentación: estación hidráulica;

Cuadro: marco de acero de soldadura;

Interruptor de tiempo: interruptor fotoeléctrico sin contacto;

Cortar después de la formación: cortar la lámina después de la formación del rollo a la longitud requerida.

Medición de longitud: medición automática de longitud

5Estación hidráulica:

Después de llenar el aceite hidráulico en el tanque de aceite hidráulico, la bomba impulsa la máquina cortadora para comenzar el trabajo de corte.

Equipo de encendido: El sistema incluye un conjunto de tanques hidráulicos, un conjunto de bombas de aceite hidráulicas, dos tuberías hidráulicas y dos conjuntos de válvulas electromagnéticas.

Adoptó componentes del sistema hidráulico de primera marca para garantizar la estabilidad y la vida útil, evitar fugas.

Suministra la energía inicial a la máquina a través de un tanque de aceite cerrado. Se apaga sin cortar, lo que puede ahorrar energía.
