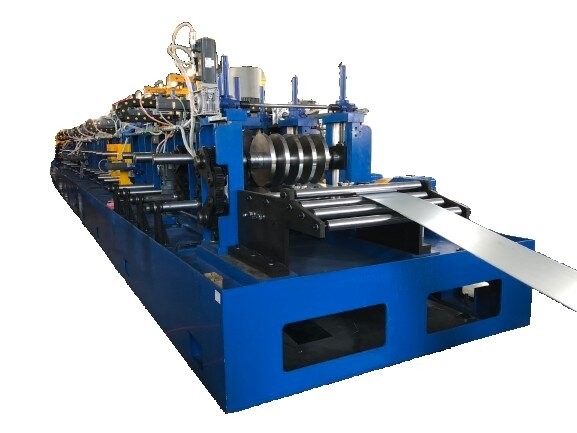

76.2-127mm personalizado Cz Purlin máquina para la sección de acero

76.2-127mm CZMáquina de moldeado de rollo de purlin

En el campo de la construcción y la fabricación, el acero CZ se utiliza cada vez más ampliamente, y la máquina de acero Cangzhou Zhongtuo CZ con su rendimiento y tecnología sobresalientes,se ha convertido en la opción de confianza de muchas empresas.

La máquina de acero CZ producida por Cangzhou Zhongtuo utiliza la tecnología de flexión en frío. A través de múltiples compresiones de rodillos precisos, procesa gradualmente la tira de acero en la forma deseada de acero CZ.Durante este proceso, cada proceso de compresión de rodillos está estrictamente diseñado y calibrado para garantizar una alta precisión de control del tamaño y la forma del acero CZ.La tecnología de moldeo avanzada asegura que la forma de la sección transversal del acero sea ordenada y la superficie sea plana, sin ondas ni pliegues evidentes, lo que mejora efectivamente la calidad y el aspecto del producto,y puede cumplir con los estrictos requisitos de los proyectos de construcción e industriales de alto nivel para la calidad de las secciones de acero.

Parámetros básicos de las materias primas y productos

Anexo 1.C, tabla de dimensiones de las secciones de acero

Lista 2.Z, tabla de dimensiones de las secciones de acero

Tamaño del perfil Z ((pulgadas)	Tamaño del perfil Z (mm)	El grosor (pulgadas)	El espesor ((mm)	longitud del perfil Z ((m)	Velocidad (m/min)
4 por 1,5 por 0.75	101.6 por 38.1 por 19.05	0.0598	1.51	6 metros	35
4 por 1,5 por 0.75	101.6 por 38.1 por 19.05	0.0747	1.9	6 metros	35
4 por 1,5 por 0.75	101.6 por 38.1 por 19.05	0.1046	2.66	6 metros	30
4 por 1,5 por 0.75	101.6 por 38.1 por 19.05	0.1345	3.5	6 metros	25
4 por 2,0 por 0.75	101.6 por 50.8 por 19.05	0.0598	1.51	6 metros	35
4 por 2,0 por 0.75	101.6 por 50.8 por 19.05	0.0747	1.9	6 metros	35
4 por 2,0 por 0.75	101.6 por 50.8 por 19.05	0.1046	2.66	6 metros	30
4 por 2,0 por 0.75	101.6 por 50.8 por 19.05	0.1345	3.5	6 metros	25
5 por 2,0 por 0.75	127 por 50,8 por 19.05	0.0598	1.51	6 metros	30
5 por 2,0 por 0.75	127 por 50,8 por 19.05	0.0747	1.9	6 metros	30
5 por 2,0 por 0.75	127 por 50,8 por 19.05	0.1046	2.66	6 metros	25
5 por 2,0 por 0.75	127 por 50,8 por 19.05	0.1345	3.5	6 metros	20

一,Máquina hidráulica de 10 toneladas con carrito
1.	Cubierta		10 toneladas
2.	Instalar el diámetro interno de la bobina		508 mm
3.	El eje del codificador abierto se aprieta		Aprietación hidráulica, rango de apretamiento de 480-530 mm
4.	Ancho máximo del volumen		El máximo de 300 mm
5.	Brazo de presión		Brazo neumático de presión, para garantizar que el material laminado no se suelte
6.	Apoyar hacia arriba		Con el apoyo
7.	Cabeza de pala y calibración		Equipado con cabeza de pala y nivelación, añadir el embrague de alimentación, después de la liberación del embrague
二, Formando anfitrión
1.	Entrega y calibración de materiales		Material de alimentación: rodillo de alimentación y rodillo guía
			Rollo plano: tres hacia arriba y cuatro, un total de 7 rollos planos.
2.	Formación		Base del equipo: soldadura de placas de acero
			Equipo estructura del motor principal: arco conmemorativo de hierro fundido, modelo 140
			Capuchón y tuerca de rodamientos: cromados
			Las líneas formadas: 16 líneas
			Material del rodillo: Cr 12, mecanizado CNC después de un tratamiento térmico a HRC 58-60, torneado fino
			Material del eje: 40 Cr
			Diámetro del eje: 70 / 95 mm
			Modo de transmisión: caja de cambios
			Velocidad: alrededor de 20-40m / min
			Motor principal: 30 kw * 2 juegos, motor de conversión de frecuencia CA de Siemens
			Reducción: serie K
			Potencia del motor de ajuste de tamaño: 2*1.5kw+2.2kw, servomotor V90 de Siemens
			Ajuste del espacio libre de los rodillos de diferentes espesores: 8*0,75kw (según el diseño real)
			Directo: garantiza la calidad del producto terminado

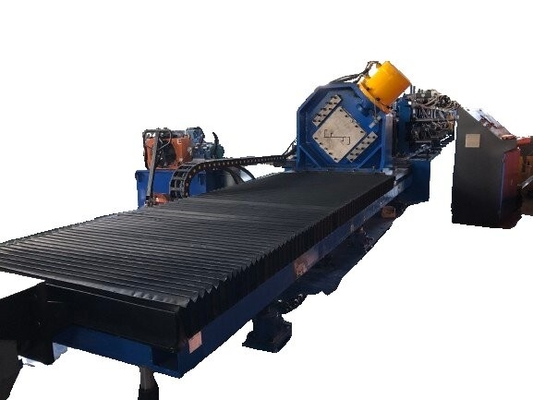

			Corte hidráulico: corte de seguimiento, torsión de 45 grados, sin desperdicios, un modelo, un par de cuchillas
			Materiales para la matriz de corte: Cr12 mov
			Sistema de refrigeración: sistema de lubricación de refrigeración por agua, con tanque de agua y bomba, añadir pantalla de filtro en el tanque de agua para evitar que los desechos de agua entren en el tanque de agua y quemar la bomba
			Voltagem: 460 V, 60 Hz, 3 horas, (según las necesidades del cliente)
三Sistema hidráulico
1.	Modelo de trabajo			Cortado hidráulico
2.	El poder			11 kw, aire frío
3.	Válvula electromagnética			- ¿ Qué pasa?
四Sistema de control por PLC
1.	Marca del PLC			Marca de Siemens
2.	Marca de la pantalla táctil			Marca de Siemens
3.	Transformadores de frecuencia			Marca de Siemens
4.	Contador			El nombre de OMRON
5.	aparatos de baja tensión			Por Siemens o Schneider
6.	Lenguaje de funcionamiento			Chino e inglés (suporte para la personalización de otros idiomas)
7.	Cabina de control			Un gabinete de energía, una consola de control
8.	Función			Puede configurar la cantidad de pedido, cambiar la longitud y la longitud y otros equipos. Fácil de operar, con el enchufe de aviación es conveniente para los clientes a instalar. Además de la puerta de enlace remoto.
五,Automático apilamiento
1.	La longitud del material	El más largo es de 6 metros.
2.	Cantidad	1 juego
3.	Dirección	longitudinal, como se muestra en las imágenes
4.	Función	1. Alimentación y paletización automáticas 2Después de que un pequeño lote se haya completado, haga un paquete con una banda de nylon, y luego muévete a otra estación.Tienes que empacarlo dos veces.¡ (Sólo para el tipo C)
六Accesorio
- No, no es así.	Nombre				Cantidad
1	Interruptor de límite de sobrepasaje				2 conjuntos
2	Tubos hidráulicos				1 juego
3	Relay eléctrico				2 conjuntos
4	El armario de herramientas				1 juego
