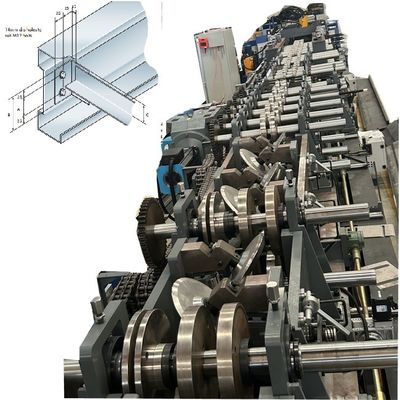

Máquina de purlins de Sigma

Sigma Purlins Machine está diseñada para hacer la purlina sigma en lote completamente automáticamente.El sistema sigma purlin se ha desarrollado en conjunto con durante muchos añosEl sistema está diseñado principalmente para su uso, en techos, como soporte secundario de láminas.

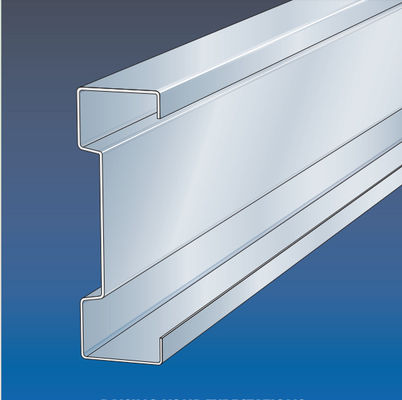

Las secciones Sigma se fabrican mediante laminado en frío que forma acero galvanizado precalentado, de grado S450, con una tensión mínima de 450 N/mm2.Aquí hemos desarrollado una máquina de moldeo para hacer tal perfil con punzamiento múltiple.

El rango anterior no se puede hacer por un rango, ya que el rango de grosor es demasiado grande, normalmente el grosor es de 1.5 a 4.0 mm, o 3.5 mm que será mejor.

Máquina de purlins de Sigma

Información básica: NLT-400 Máquina de purlins de Sigma

Nombre del equipo: NLT-400 equipo de transformación digital de entrada por ordenador+transformación de botón eléctrico para la formación de rollos

Modelo de equipo: NLT-400

Servomotor de versión inteligente: potencia totalAccionamiento de 68 kW

El Shacer pis:30 metros por minuto, velocidad total de 12 metros por minuto a 15 metros por minuto (dependiendo del número de agujeros perforados);

1La anchura C (80~350) mm, la anchura Z (120~350 mm) se pueden transformar libremente.

2. borde pequeño (8-20 mm) y borde pequeño ≤ 0,8 * (altura de la cintura -20);

3. altura de la cintura (30-100) mm y altura de la cintura ≤ 0,95 * (ancho inferior - borde pequeño -30);

4. espesor de la placa ajustable t (1,0 ~ 3,5) mm;

longitud y precisión de la posición del orificio ± 1 mm

Desenrollar → Ingresar el material en la máquina →Nivelación¿Qué es esto?punzamiento y Pre-cortez¿Qué es esto?Formación de rodillos→Productos que reciben la tabla

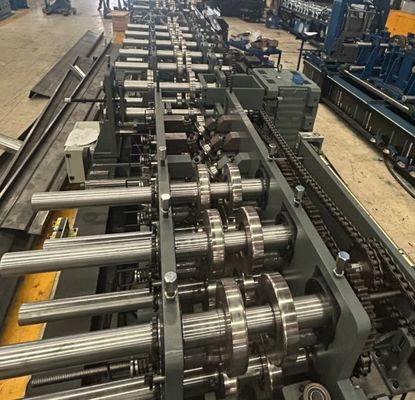

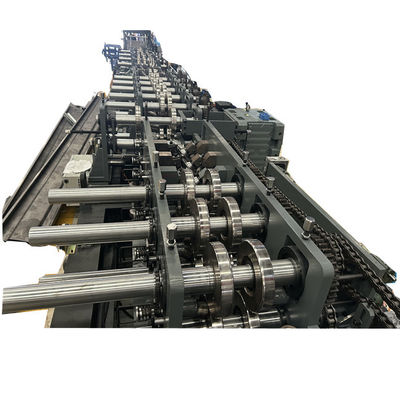

Las primeras 8 estaciones de rodillos son para las costillas Sigma de anchura ajustable de acuerdo con el cambio de anchura inferior.

Diámetro del eje:Φ90 mm de material sólido

Cadena de doble fila para transmisión + soporte de extremo del eje

Material de los ejes:

40 Cr Procesamiento CNC HRC28-32, torneado final y electroplacas

Velocidad de formación:el máximo15el número de unidades

Válvulas de carga: 380V/60HZ/3P (según lo solicitado)

Modo de transmisión:

Cadenas dobles + soporte en el extremo del eje

Cambio de tamaños:Automáticamentepor PLC

C y Z de cambio de purling: Por manual

Material de rodillo: Cr12, agujero interior mecanizado de precisión después de tratamiento térmico al vacío

Tecnología de procesamiento: Mecanizado CNC seguido de tratamiento térmico hasta HRC58-60, mecanizado de precisión

Material del eje: 40Cr (diámetro 90/diámetro 75)

Tecnología de procesamiento: tratamiento de calentamiento y templado HRC28-32 después del procesamiento CNC y, a continuación, torneado fino y galvanizado.

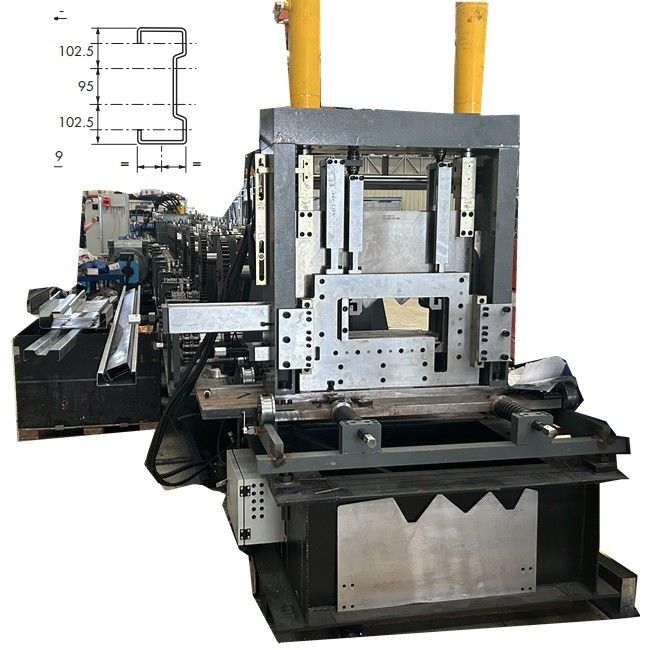

En cuanto a la pieza de corte de la máquina Sigma Purline:

Hemos hecho las mediciones de anchura de tamaño claro marcando para fácil de ajustar.

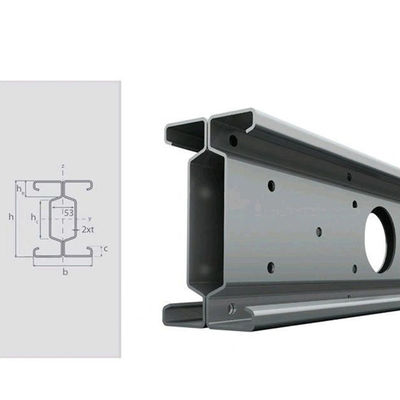

Aplicación de Sigma Purline:

Si desea saber más sobre estas máquinas, póngase en contacto con nosotros en cualquier momento.
