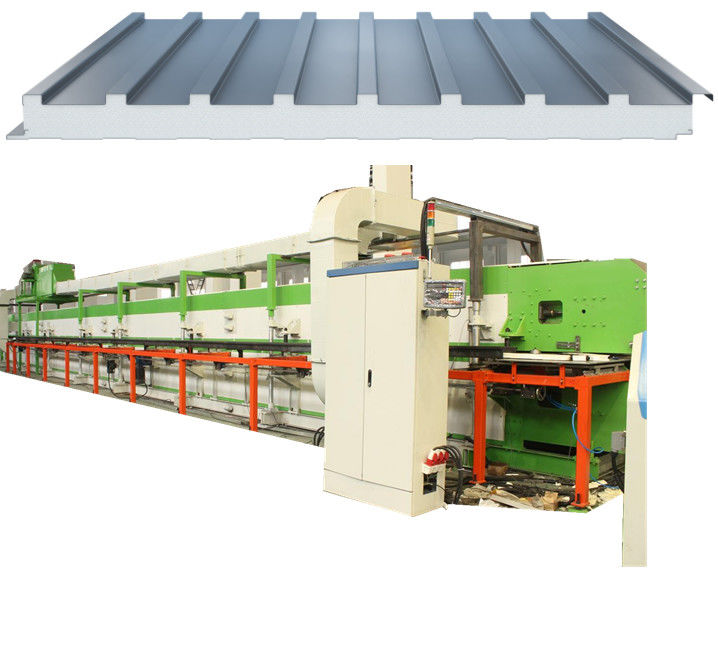

Panel aislado de gran pared de aleación de aluminio PIRMáquina de moldeado por laminado
de aluminioa) elLoy PIR- ¿ Qué?Panel de la Gran Muralla aislado es una especie depanel sandwich de revestimiento exterior para nuestra solución más rápida y más barata para el cerramiento de la pared exterior de edificios industriales, graneros y almacenes,así como el revestimiento de las paredes de los edificios, oficinas o casas, etc. Su principal característica es su espectacular estética, ya que el tornillo utilizado para su fijación es completamente invisible.
Tiene las siguientes características:
Es cCon un exterior de aleación de aluminio duradero y un núcleo PU/PIR de alto rendimiento, estos paneles ofrecen un aislamiento térmico excepcional.,Proporciona una solución visualmente llamativa y robusta para proyectos que exigen un atractivo estético superior e integridad estructural.
Los paneles de aluminio grandes pared son ideales para techos y paredes en los pabellones al aire libre, sol las habitaciones y los doselines, que ofrecen un aislamiento térmico eficaz, impermeabilización y protección solar. Tome el siguiente perfil de dibujo:
Panel aislado de gran pared de aleación de aluminio PIRMáquina de moldeado por laminado:

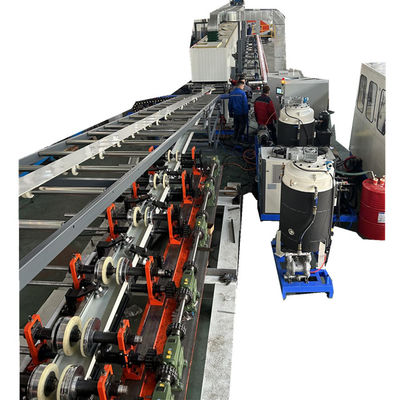

La línea de producción está compuesta por los siguientes elementos::
Yo....Ex-director de la empresa
Máquina hidráulica de desenrollamiento de 5 toneladas con 2 juegos de carros
1250 Máquina de moldeado de placa de pared grande (placa superior/inferior) 2 juegos
II. Dispositivo de calefacción
Sistema de protección contra el aire caliente 1 conjunto

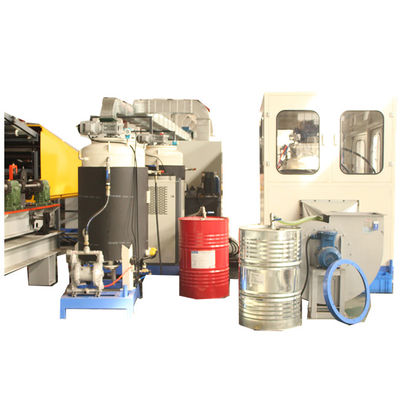

III. Máquina de espuma de alta presión
Máquina de espuma de alta presión de dos componentes 1 juego
Dispositivo de barrido de traducción 1 juego
IV. Máquina de laminado de doble vía
Máquina de laminado de chapa de acero 24M 1 juego
Dispositivo de elevación por tornillo 1 conjunto
Dispositivo de bloqueo lateral (un espesor) 1 juego
V. Máquina para cortar sierras de banda
Máquina de corte de sierra de banda 1 juego
1 juego de cinta transportadora rápida
1 conjunto de sistemas de control electrónico
Principales parámetros técnicos del Panel aislado de gran pared de aleación de aluminio PIRMáquina de moldeado por laminado
Especificación del tablero de producción: ancho 1250
espesor de 30 mm
Las costumbres- ¿ Qué?longitud
Material del panel: placa de acero de color
Material de base: poliuretano duro
Densidad: 40 a 60 kg/m3
Velocidad de la línea de producción: 6~8m/min (regulación de velocidad de frecuencia variable de 0~50Hz)
Duración del transportador laminado de doble vía: 24 m (duración efectiva 24 m)
Temperatura máxima de circulación del aire caliente: 60 °C
Dimensiones de la línea de producción (longitud x anchura x altura): aproximadamente 90 m (L) x 6 m (O) x 6 m (H)
Potencia total: aproximadamente 160 kW
◆Máquina para la fabricación de paneles:
La unidad de moldeo consta de dos máquinas de moldeo, a saber, la placa frontal y la placa trasera.
Especificaciones de la bobina de aluminio: anchura 1250 mm, grosor 0,3-0,5 mm
Proceso de moldeo: 30 procesos
Diámetro del eje del rodillo: ø 80
Velocidad máxima de formación: 10 m/min.
Potencia: 7.5kw AC
Regulación de velocidad sin pasos de frecuencia variable
Dispositivo de calentamiento por presión
Para cumplir con los requisitos del proceso, la placa debe precalentarse antes de rociar el líquido.¿ Qué pasa?C, que está relacionado con los parámetros del proceso, como la proporción de materia prima líquida y la velocidad de espumación.El precalentamiento se puede ajustar calentando la superficie de la placa de acero a través de un tubo de calefacción,
El precalentamiento establece un cierto número de tubos eléctricos de calefacción que pueden agruparse y controlarse por separado.
Temperatura: 50 grados (ajustable)
Control de la temperatura: autocontrol de la pantalla digital
Temperatura de la placa de acero: generalmente la temperatura de precalentamiento de la superficie de la placa es de 25-35¿ Qué pasa?C, (determinado por los requisitos de extremo húmedo)
Potencia de calefacción: 32 kW
Convectores laminados de doble vía
Un transportador de arrastrador superior e inferior.
Duración de la vía: 24 m
Duración de la vía: 24 m
Ancho de espuma ajustable: 900 mm
longitud de la placa de la cadena de vía: 1200 mm
ancho de la placa de la cadena de vía: 220 mm
Material de la placa de la cadena de vía: 16MN
espesor de la placa de la cadena de vía: espesor total de 60 mm
Altura de apertura de la vía superior: 200 mm
Altura de la superficie de trabajo de la vía inferior: 1200 mm
Material del carril de guía: GCr15, dureza de superficie HRC58-62 °
Velocidad ajustable: 3-10 m/min.
Presión del rodamiento: 0,6 bar/cm2
Potencia del transportador: 5,5 kW × 2, regulación de velocidad sin pasos de frecuencia variable
Elevación en espiral: 24 piezas
Diámetro del tornillo Φ 70 mm

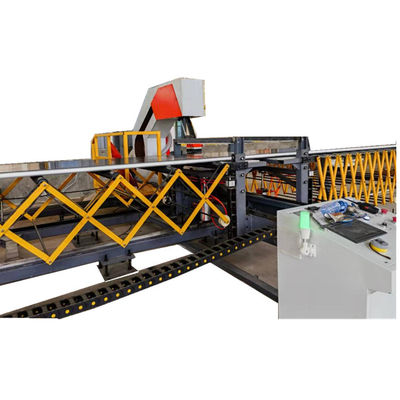

Seguimiento automáticoy el corte de pelomáquina
Esta máquina consta de una base, un mecanismo de movimiento longitudinal, una máquina de corte y una aspiradora.y está sincronizado con el movimiento longitudinal de la máquina laminadora a través de un motor, reductor y accionamiento de tornillo, y vuelve rápidamente a su posición original después de completar el corte de la chapa metálica.

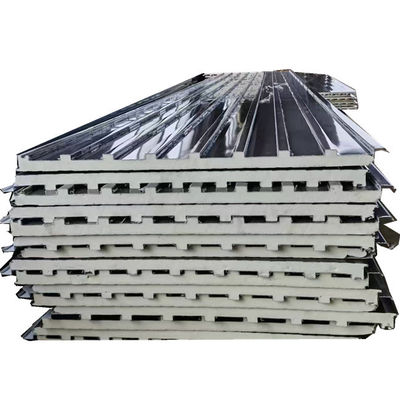

Ahora vamos a comprobar el producto terminado y efecto de superposición:
Si necesita más información, póngase en contacto con nosotros en cualquier momento.
