Máquina Formadora de Tubos Ovalados Entrelazados de Acero Galvanizado
Especializada para Conductos Eléctricos y Canalizaciones de Cableado
Nuestro Máquina Formadora de Tubos Ovalados Entrelazados está diseñada para la precisión y eficiencia en la producción masiva de tubos ovalados de pared delgada para conductos eléctricos o canalizaciones de cableado. Utilizando el principio de conformado por laminación, crea tubos ovalados entrelazados (no se requiere soldadura para materiales delgados) e integra funciones clave como el estrechamiento para una fácil conexión de tubos, ideal para proyectos que exigen estructuras de tuberías confiables y sin costuras.
Aplicación Principal: Tubos Ovalados para Conductos Eléctricos y Canalizaciones de Cableado
Los tubos ovalados entrelazados producidos por esta máquina cumplen dos funciones críticas en los sistemas eléctricos:
- Conductos Eléctricos: Protegen los cables eléctricos de daños externos (por ejemplo, impactos, humedad) con una estructura cerrada y entrelazada que garantiza la seguridad a largo plazo.
- Canalizaciones de Cableado Eléctrico: Organizan y enrutan el cableado en entornos industriales o comerciales, aprovechando la forma ovalada para una instalación que ahorra espacio y un fácil acceso.

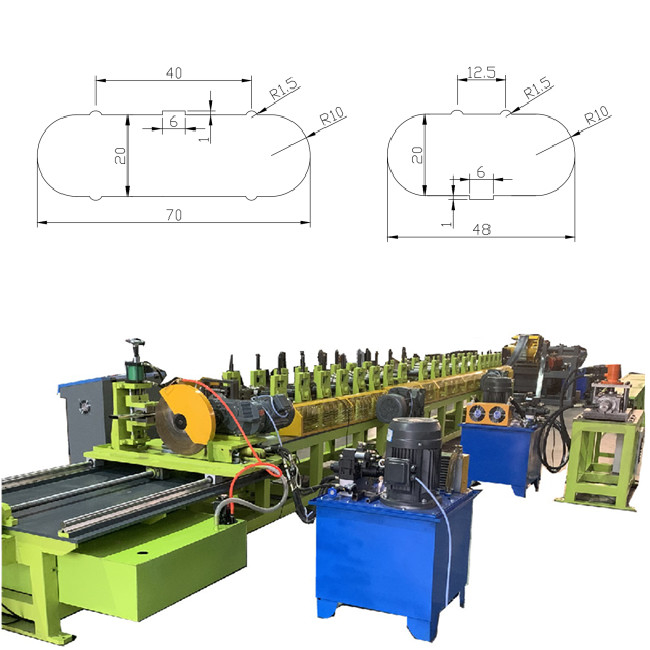

Hemos preparado perfiles de dibujo detallados de los tubos ovalados para su referencia; contáctenos para verificar si las dimensiones se ajustan a las necesidades de su proyecto eléctrico.
Configuración Completa de la Máquina: Desde el Desenrollado hasta el Tubo Terminado
La Máquina Formadora de Tubos Ovalados Entrelazados integra todos los componentes necesarios para la producción de tubos ovalados de extremo a extremo:
- Desenrollador Manual de 3TON: Desenrolla bobinas de material en bruto (acero galvanizado o prepintado) de manera constante, proporcionando un suministro estable de material.
- Unidad de Alimentación: Controla la velocidad y la alineación de la alimentación de material en bruto, con soporte de operación manual para ajustes fáciles.
- Sistema de Enfriamiento: Evita el sobrecalentamiento de los rodillos y los materiales durante el conformado, protegiendo los componentes de la máquina.
- Sistema de Conformado por Laminación: El corazón de la máquina, que da forma a las láminas de metal planas en perfiles ovalados mediante rodillos de precisión con una costura entrelazada.
- Sistema de Transmisión: Acciona las unidades de conformado por laminación y alimentación de forma sincronizada, manteniendo una velocidad de conformado uniforme.
- Sistema de Corte: Recorta los tubos ovalados terminados a la longitud deseada, asegurando dimensiones consistentes.
- Sistema de Control: Centraliza la operación de todos los componentes, simplificando los ajustes de parámetros.
- Bastidor de Soporte de Salida: Soporta los tubos terminados a medida que salen de la máquina, evitando dobleces o daños.
Materiales Compatibles y Límites de Espesor
| Característica |
Especificación |
| Materiales Adecuados |
Acero galvanizado o acero prepintado (resistente a la corrosión) |
| Espesor Aplicable de Entrelazado |
0.3-1.2 mm (no se requiere soldadura) |
| Espesor Superior a 1.2 mm |
Requiere emparejamiento con sistema de soldadura o máquina de conformado secundario |
Personalización Clave: Diseño de Cambio Rápido para Tubos de Múltiples Tamaños
Nuestro diseño de cambio rápido permite una producción económica de múltiples tamaños:
- Los rodillos y los ejes están montados en un bastidor base dedicado para facilitar el cambio de tamaño
- Reduce la inversión en componentes compartidos duplicados
- Disponible tanto en configuraciones económicas como de alta calidad
Fácil Conexión de Tubos: Máquina de Estrechamiento para Superposición Segura
La máquina de estrechamiento integrada permite conexiones de tubos sin costuras:
- Reduce el diámetro de un extremo del tubo (con nervaduras de refuerzo) para la inserción
- Crea conexiones ajustadas y seguras sin sujetadores adicionales
- Simplifica la instalación y mejora la estabilidad estructural
Vea Todo el Proceso: Solicite el Video de Funcionamiento
Contáctenos para acceder a un video de funcionamiento detallado que muestra el ciclo de producción completo, desde el desenrollado hasta el tubo terminado.
Personalice según Sus Necesidades
Podemos adaptar la máquina a sus requisitos específicos para las dimensiones de los tubos, los espesores de los materiales o las necesidades de producción. Póngase en contacto con nuestro equipo para obtener detalles sobre los parámetros, los perfiles de dibujo o las opciones de personalización.
