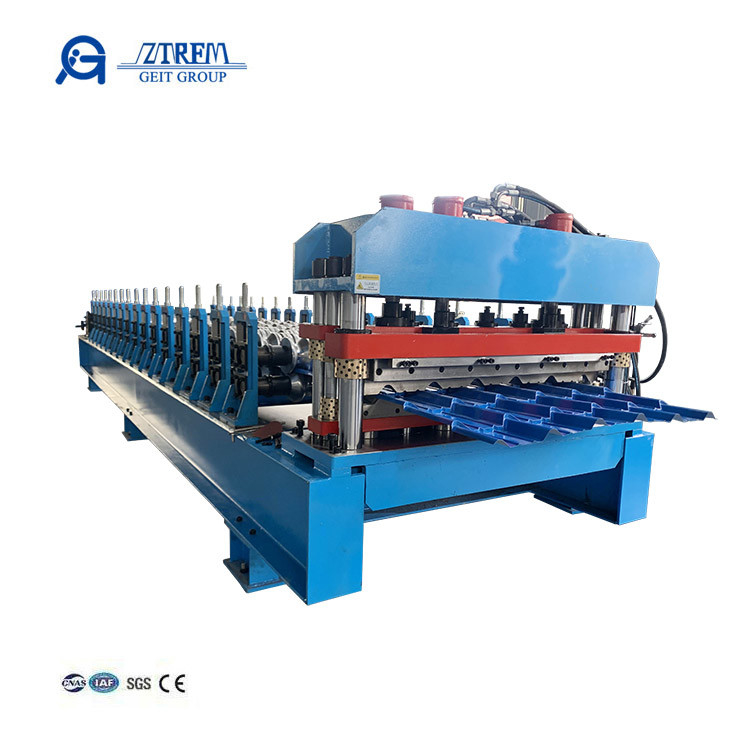

Alta velocidadTecho de techo de azulejos de acristalamiento de paso rectangularMáquina
Una máquina de formación de rodillos de acristalamiento de techo de metal de alta velocidad es un equipo especializado utilizado para la fabricación de tejas de techo de metal acristaladas.Procesa eficientemente las bobinas metálicas a través de una serie de rodillos para formar el perfil de baldosas deseado.El proceso de acristalamiento añade tanto atractivo estético como propiedades protectoras a las baldosas.Con características como el funcionamiento de alta velocidad, el moldeado de precisión y los controles automatizados,Esta máquina asegura una calidad y productividad consistentes en la producción de tejas de techo de metal vidriado.
Aquí hay un perfil de dibujo y el producto terminado:
Alta velocidadTecho de techo de azulejos de acristalamiento de paso rectangularMáquina
El flujo de trabajo:
La ventaja deAlta velocidadTecho de techo de azulejos de acristalamiento de paso rectangularMáquina:
1Alta velocidad: la caja de cambios mejora la velocidad hasta 10 m/min, reduciendo las duraciones de prensado y corte.
2. Adopta el corte de molde, el producto presenta bordes de tipo encaje, lo que resulta en baldosas estéticamente agradables.
3El desenrollador hidráulico y el apilador automático minimizan los requisitos de mano de obra durante la operación, mejorando la eficiencia.
Decoiler hidráulico
1Capacidad: 5T
2Diámetro de la bobina: 450-550 mm
3Diámetro exterior de la bobina: 1500 mm
4Ancho de la bobina: 1250 mm (según la solicitud del cliente)
5- Potencia hidráulica: 5,5 kW

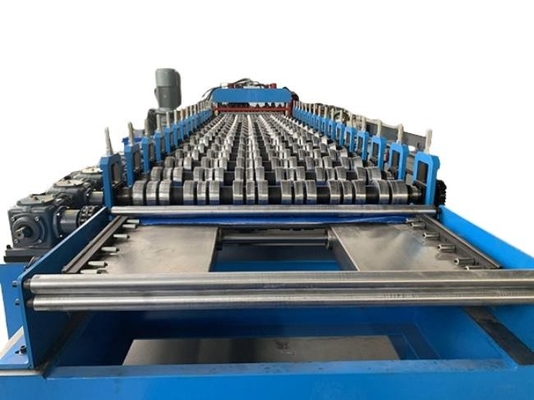

Parte de alimentación
1- Rolleras de caucho de protección: protegen la superficie de las materias primas de daños.
2• Conveniente ajuste de la rueda de mano: fácil adaptación para alimentar diferentes espesores de materias primas.
3Ancho de plataforma ajustable: ajuste de ancho de plataforma operado por ruedas de mano, con rodamientos internos para proteger los bordes de las láminas de acero.

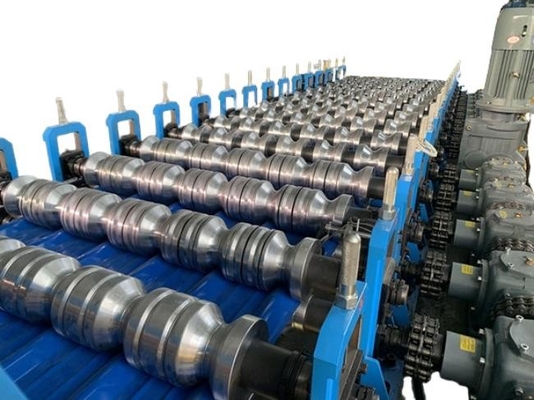

Sistema de formación de rodillos
1.Material de los rodillos: acero 45#, tratamiento cromado (espesor Cr:0.05 mm), anti-corrosión, aumento de la dureza, garantizar la precisión y un buen rendimiento de abrasión.
2. Material de los ejes: 45# Acero Tratamiento de manipulación, evitar deformado y mejorar la dureza
3Estaciones de formación: 16 estaciones
4Diámetro de los ejes: Φ80 mm
5- Estructura de la máquina: estructura del marco del arco vertical

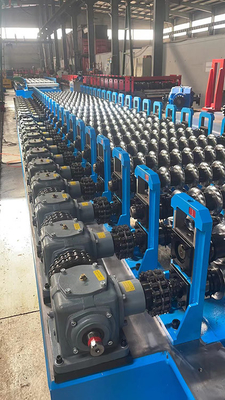

Transmisión
1. Transmisión de caja de engranajes (en el interior del engranaje de bisel)
2Material del equipo: 20 Crmnti
3Material de la caja de engranajes: fundición de hierro
4Las conexiones entre las cajas de engranajes son cadenas.
5La caja de engranajes se conectará con la estación rodante una por una.
6Ventaja: puede mejorar la velocidad directamente después del corte

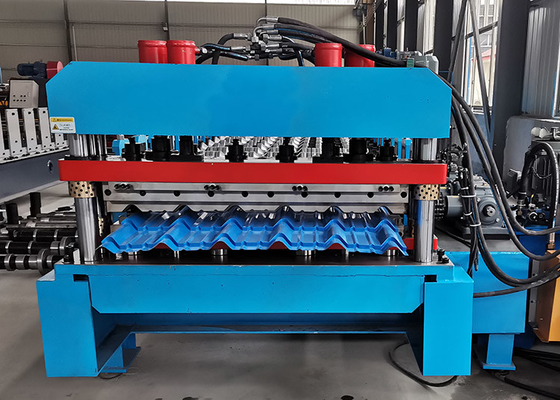

Dispositivo de corte hidráulico
1Material de la hoja: Cr12, con tratamiento apagado
2Potencia hidráulica: 7,5 kW
3Tolerancia de corte: ± 1 mm
4Con ventilador de enfriamiento en la bomba de aceite

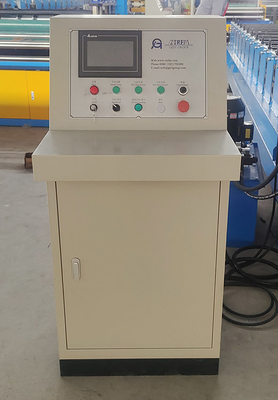

Sistema de control por PLC
1Sistema de control: PLC
2. PLC marca: Delta de Taiwán
3La marca del convertidor de frecuencia es Delta de Taiwán.
4Encóder: Omron.
5Función: Control automático de la longitud y la cantidad
