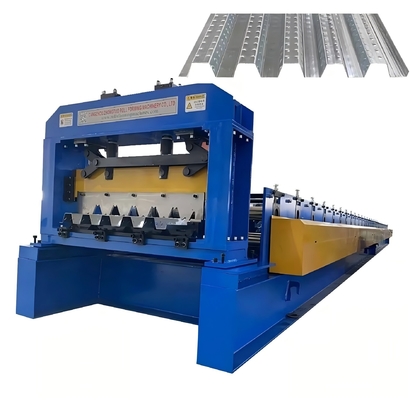

Máquina de moldeado de cubierta de techo metálico de tipo B
Los perfiles de cubierta B son cubiertas estructurales de 1,5 pulgadas de profundidad que proporcionan tanto carga vertical como capacidad de corte del diafragma.Las anchas costillas hacen del perfil un sustrato estructural ideal para soportar uniformemente los sistemas de techos aplicados en la parte superior de la cubiertaLos perfiles de tipo B se utilizan típicamente para condiciones de envergadura de 10 pies o menos.
La cubierta B es una sección de cubierta de techo de 1 1⁄2 ′′ de profundidad y anchura que proporciona una superficie de soporte para varios tipos de materiales de techado.Se utiliza como elemento estructural secundario para proporcionar la distribución de la fuerza lateral a los sistemas de resistencia a la fuerza vertical de la estructuraLa anchura de la cubierta estándar es de 36 ′′ con un acabado galvanizado o pintado.
Noel sombrero es Tipo de productoB. El trabajoel techo cubierta?
La cubierta B es, con mucho, la cubierta de techo más utilizada para nuevos proyectos de construcción.En comparación con las cubiertas de tipo A y las cubiertas de tipo FLas cubiertas metálicas de tipo B tienen la mayor relación resistencia/peso.Y dado que las cubiertas de tipo B pueden soportar cargas más altas en espacios más largos que las cubiertas A y FEl resultado es una mayor distancia entre los soportes, lo que se traduce en menos soportes y más ahorros para el propietario del edificio.

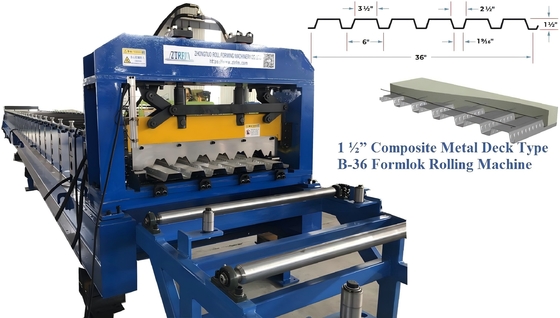

Aquí hay una cubierta estándar B para su referencia:
Como se mencionó anteriormente, la cubierta de tipo B es la cubierta de techo más utilizada para nuevos proyectos de construcción.Las cubiertas de techo tipo B tienen una mayor relación fuerza/pesoDado que los soportes de acero se pueden separar más con las cubiertas tipo B, los propietarios de edificios pueden ahorrar dinero comprando menos soportes.
La cubierta de tipo B es una cubierta de techo de costillas anchas ideal para una amplia gama de aplicaciones
Proceso de trabajo de la máquina de formación de cubiertas de piso galvanizado
el descolador forma shear recibe el producto final
Máquina de moldeado de cubierta de techo metálico de tipo B
Principales parámetros técnicos de las máquinas laminadoras de cubierta de cubierta B:
1) Estructura: acero 500H soldado con placa central de 25 mm
2) Potencia principal: motores Siemens de 30 kW
3) Estaciones de formación:36 estaciones
4) Modo de conducción:1.0′′ de accionamiento en cadena de dos filas
5) Diámetro del eje: 80 mm
6) Velocidad máxima de rodamiento: 12-15 m/min.
7) espesor: 0,5-1,5 mm de acero galvanizado o hoja de pintura,G550Mpa
8) Ancho del material: a petición
9) Material de rodillo: pulido y recubierto con cromo, superficie con 0,05 mm
10) Material del molde de la hoja:Cr12, apagado a 58-62°C
11) Modo de corte:corte hidráulico del molde (parada para el corte)
12) Tolerancia de corte de longitud: +/-1,0 mm
13) Presión hidráulica: 16 MPa
14) Potencia hidráulica:5.5kw
15) Sistema de control por ordenador:control por PLC de Taiwán
16) El codificador Omron mide la longitud, fabricado en Japón
17) Requisito eléctrico: 380 V, 50 Hz, 3 Ph
Dispositivo de alimentación
1.Hay 2 rodillos en el dispositivo de alimentación, que se pueden girar para reducir la fricción de la alimentación y evitar arañazos en la superficie del material.
2Los rodillos inoxidables táctiles pueden hacer que el material entre en la máquina sin problemas y evitar los arañazos en la superficie del material.
3Con una rueda manual para ajustar el ancho de alimentación, haciendo que la alimentación sea más precisa.

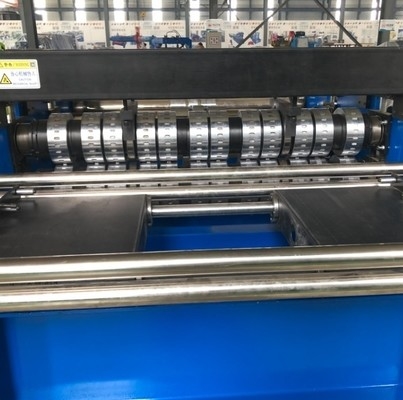

Dispositivo de formación de rodillos
Para el eje y los rodillos, normalmente ZHONGTUO utiliza un eje muy fuerte y rodillos de gran diámetro con engranajes en el interior, para lograr una mayor velocidad y un mejor efecto de rodamiento.
Las demás máquinas para la fabricación de piezas metálicas
En comparación con los rodillos normales, este nuevo modelo de rodillo se apaga dos veces y prolonga el tiempo de tratamiento térmico. Además, se equipara con espaciadores sin costuras cromados de 2-3 mm.

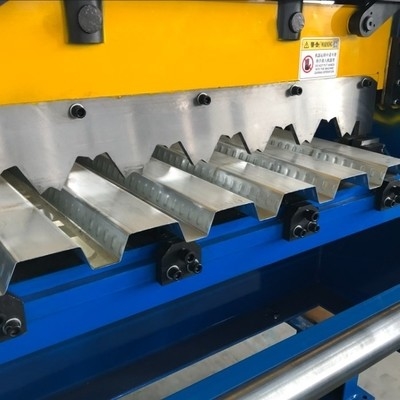

Partes de corte de las máquinas de moldeado galvanizado de pisos
Esta máquina de moldeado de pisos galvanizados adopta la última tecnología.
En la siguiente imagen se puede ver: la hoja está sostenida por cuatro pilares.
Además, mejoramos el lado interior del pilar para reducir al mínimo la fricción para prolongar su vida útil de 3-5 años.
La hoja se coloca contra la viga en lugar de fijarse directamente en la viga.
Normalmente, la hoja se fija en la viga con tornillos, de modo que los orificios de los tornillos soportan toda la presión y la potencia de contraataque.
En esta nueva máquina de moldeado de pisos galvanizados, el haz compartirá más presión y potencia de retroceso.
Así que será más estable y su tiempo de vida se prolongará alrededor de 3-5 años.
Sistema de control por PLC
Marca del PLC:Delta (Taiwán) PLC, y transductor y pantalla táctil
● Marca del codificador: Omron
● Componentes eléctricos:Schneider
●Lenguaje de operación:Inglés y chino ((o según lo solicitado) Puede establecer los pedidos en esta parte,cambiando la longitud y la cantidad del producto,es
Es muy fácil de operar, y hay enchufes de aviación para que sea mucho más fácil instalar la máquina mientras llega.

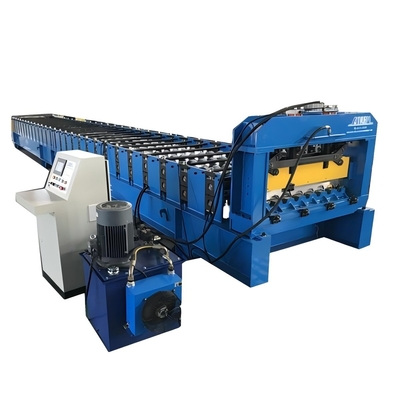

Estación hidráulica
● Motor de estación hidráulica: 5,5 KW
● Aceite hidráulico: 46# aceite hidráulico
● Componentes principales:Incluye un conjunto de depósito hidráulico, un conjunto de
una bomba de aceite hidráulico, dos tuberías hidráulicas y una de válvula de electromagnetismo
