Máquina de moldeado de rollo de canal de estribo 4 en 1 para EE.UU.
Strut Channel es un acero estándar formado en frío utilizado en la industria eléctrica o en construcciones para soporte estructural.rollo formado en una sección de canal abierto con labios para proporcionar rigidez adicional. Los tamaños básicos del canal de apoyo son: 41*41. 21*21, y también algunas formas personalizadas.
La máquina de formación de rodillos de canal de apoyo es un equipo potente y versátil capaz de satisfacer las necesidades de producción de canales de apoyo en sistemas de montaje fotovoltaicos solares.Cuenta con características como alta precisión, larga vida útil, facilidad de operación, y ofrece varias características opcionales y opciones de personalización.

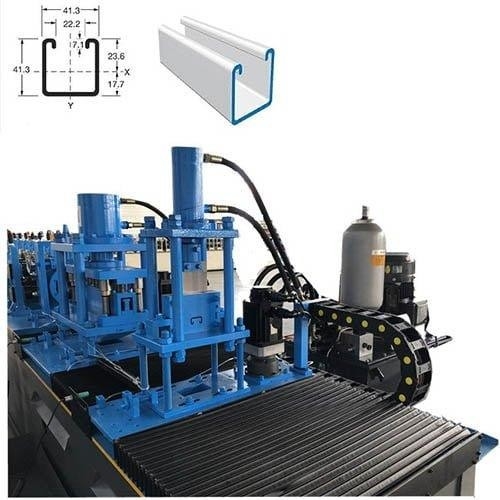

Dibujo de perfil
Muestra de muestra
Flujo de trabajo

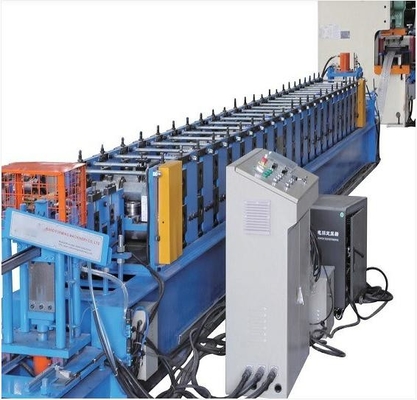

Máquina de moldeado de rollo de canal de estribo 4 en 1 para EE.UU.
Ventajas del equipo
1La línea de producción utiliza una máquina de perforación de alta velocidad y un molde de material Skd11, para asegurar que 12 metros de tablero puedan ser perforados en un minuto.
2La línea de producción puede producir cuatro perfiles de altura diferentes, para lograr una producción de múltiples especificaciones y menos espacio en el piso.
3.Con el fin de reducir la deformación de la incisión, el dispositivo de corte posterior de este equipo adopta el método de afeitar de abajo hacia arriba.
Material de la máquina de moldeado de rodillos de conducto 4 en 1 para EE.UU. (tipo de lujo)
1. espesor del material: 2,0-2,5 mm
2.Material aplicable: IG/GL/PosMAC
3.Resistencia al rendimiento del material: 235-390Mpa
4.Ancho de alimentación: Aproximadamente 98-179 mm
Introducción a la descomposición de la máquina
1.5T-600 Desenrollador hidráulico
Control hidráulico de los orificios interiores de la contracción y detención del rodillo de acero
Ancho de alimentación máximo: 600 mm
Diámetro interno de la bobina: 508 ± 30 mm, diámetro exterior: 1500 mm
Capacidad máxima: 5 toneladas, motor: 3 kW, ajuste de velocidad de conversión de frecuencia
Motor de la bomba de aceite: 3 kW
Aumentar la potencia de alimentación automática y el dispositivo de apagado automático
Dispositivo para el brazo de presión de líquido
2Dispositivo de nivelación
Dispositivo de nivelación de rodillos superior 3, inferior 4 y 7.
Con el riel de guía de alimentación, el marco principal está soldado con acero H450.
El eje está hecho de acero 45 #, que es caliente y caliente, y cromo duro.
Diámetro = φ90 mm, procesamiento de precisión.
Potencia eléctrica: 3 kW.
3.Dispositivo de alimentación por servo
4.63T Máquina de perforar cilindros Yangli
El perforador de alta velocidad de 63 toneladas está equipado con un conjunto de modelos de perforado antes de la formación del rollo.
El golpe tiene cubiertas de seguridad en todos los lados y puertas en un lado.
Controlado por el sistema PLC.
El motor de alimentación es más preciso por el servomotor, la potencia del servomotor es de 3KW.
5.Molde de perforación
6.Dispositivo de precorte hidráulico

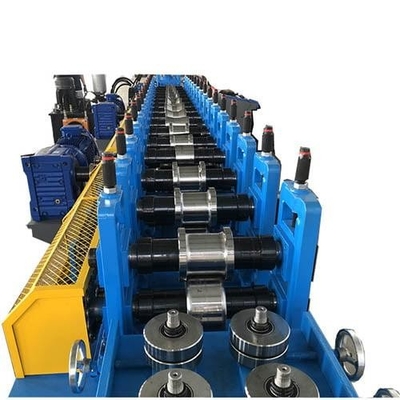

7. Molino de moldeo de rodillos
Con el riel de guía de alimentación, el marco principal está soldado con acero H400.
Para los vehículos de las categorías M1 y N2 con una longitud superior a 20 mm, el valor de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la
La barra de unión: ф22 galvanizado
Las ruedas de rodadura utilizan acero de rodamiento GCR15 (= acero EN31) de procesamiento de precisión, la superficie es cromo duro, de 0,04 mm de espesor, y el tratamiento de espejo de la superficie (más larga vida útil, mayor óxido);
El eje está hecho de acero de 45 °C, tratado térmicamente, cromado duro.
Diámetro = 80 mm, procesamiento de precisión.
El movimiento del engranaje y la cadena son unos 22 pasos para formarse.
El motor principal (marca Poli Lai) = 15 kW, ajuste de velocidad de frecuencia.
8.Sistema de refrigeración

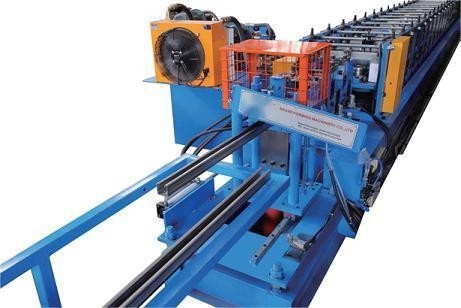

9Dispositivo de corte de postes hidráulico
Post para cortar, stop para cortar, diseño de corte de dos piezas sin alimentación
Motor hidráulico: 5,5 kW
Material de la herramienta de corte: CR12Mov (= SKD11, tiene al menos un millón de años de vida útil de corte), tratamiento térmico a HRC58-62 grados
La potencia de corte es proporcionada por la estación hidráulica independiente del host
10.Estación hidráulica
11Sistema de control por PLC
Control automático de la cantidad y longitud de corte
Introducir los datos de producción (partido de producción, número de piezas de producción, duración de producción, etc.) en la pantalla táctil,
Completar la producción automáticamente.
Combinación: PLC, inversor, pantalla táctil, codificador, etc.
12- En el bastidor de salida.
No hay motivación, dos unidades, ruedas rodantes, fácil de mover.
