Máquina de moldeado de rollos Unistrut para material de bandeja de cable con un rango de espesor de 1,5 a 2,5 mm

Máquina de moldeado de rodillos Unistrut

La mayoría de los materiales de las bandejas de cable son acero pregalvanizado, acero laminado en caliente y en frío, acero inoxidable.,41 por 41, 41 por 62, 41 por 82.

Somos el fabricante profesional de hacer C canal, unistrut, panel solar soporte. estabilizador sísmico soporte máquina de formación de rollos. este tipo de máquina puede hacer diferentes tamaños,La brida del canal c puede ajustarse en modo manual o automático según las necesidades del cliente.. El modo de corte puede ser el siguiente corte de sierra o corte hidráulico de acuerdo con su requisito. Este tipo de línea también tienen el sistema de punción, algunos clientes utilizan el sistema de punción hidráulico,Algunos clientes usan la prensa punzante., y algunos clientes hacen el canal C sin perforar, después de formar el canal C del producto final, luego usan otra máquina de perforar para perforar los agujeros que pueden mejorar la capacidad de producción.Es muy fácil de operar y ejecutar la máquina.

Aquí hay un perfil de dibujo y el producto terminado:

Perfiles

El diseño

Alimentación automática ((3T) → nivelación → perforado → máquina de formación de rollos → reformación → corte de sierra → salida

Máquina de moldeado de rodillos Unistrut

Datos principales
1.Rango de anchura de alimentación del material:/
2.Rango de espesor del acero de tira:1.5 a 2.5 mm
3.Textura del acero en tira:acero al carbono laminado en caliente/acero al carbono laminado en frío
4Velocidad de trabajo: 15-20 m/min.
5.Duración mínima de la pieza de trabajo:2000 mm
6- Tolerancia de la rectitud: 1 ̊1,5 mm /1500 mm
7Tolerancia angular de la pieza de trabajo ≤ ± 1,5/1000 mm
8.Duración fija de la pieza de trabajo: 10 m± 1,5 mm
9. Paso de rodillo: 28 pasos

Especificación de la tecnología de las principales piezas

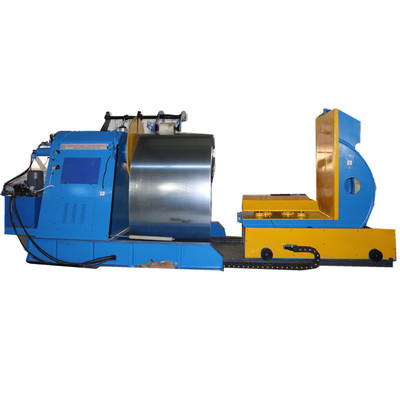

1. 3T Alimentación hidráulica automática
A.Diámetro interno de la bobina de acero:φ508 mm;
B.Rango de diámetro interno de Harmomegathus: ф480-520 mm;
C. Diámetro máximo de la bobina de acero:φ1000 mm; Capacidad de carga: ≤ 3 T
D. Modo de expansión: 3T hidráulico automático

Máquina de nivelamiento
A. Roller de trabajo: 7 rodillos
B. Características de la estructura:La rigidez de los rodillos de nivelación y la rugosidad de la superficie mejoran las propiedades mecánicas después del endurecimiento y templado y el acabado cromado.Incluye el rollo de pinza y el rollo de nivelación, el rodillo de pinza se puede ajustar por separado, el rodillo de nivelación adopta una estructura masiva, establece dos puntos de ajuste en el frente y la parte posterior para formar cierto ángulo oblicuo,puede fácilmente mejorar la calidad de la nivelaciónHay un par de rodillos planos de guía y dos pares de rodillos verticales de guía en el lado de alimentación de la máquina de nivelación, el rodillo vertical de guía puede ser movimiento centrado.
Función: el punzamiento puede satisfacer todos los tamaños de agujeros de punzamiento del dibujo.
Material para perforar la matriz:El material para perforar la matriz es SKH51 o DC53, mediante forja y rectificación precisa HRC58-62.
Datos principales:
Velocidad de punción: 80s/tiempo de golpe.
espesor del material: 2,5 mm
Capacidad: 80T

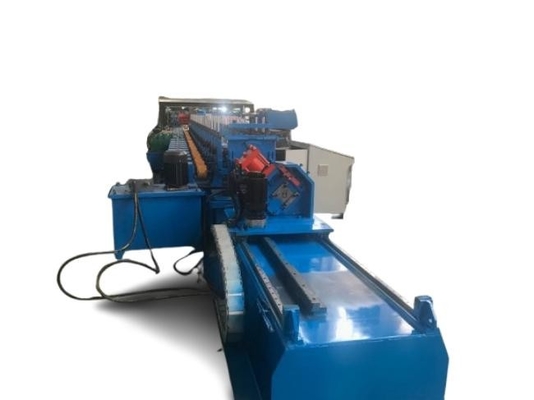

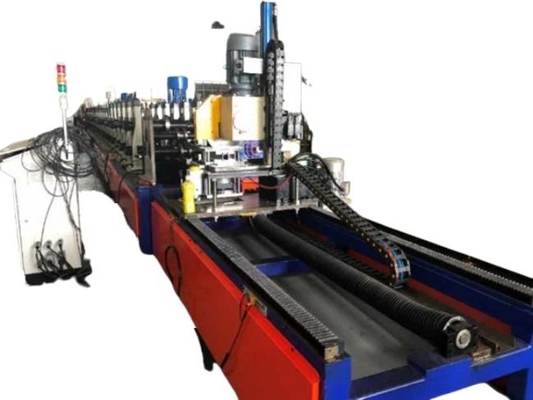

Máquina para formar rollos
Datos principales
1. Potencia del motor: 22 kWx2
2.Roller QTY: 28 grupos ((Incluido el fresado de 1 engranaje)
3Velocidad de trabajo 15-20 m/min.
4.Material del rodillo: CR12MoV HRC58-62
5Tipo de accionamiento:construcción de columna con accionamiento de caja de cambios
6.Diámetro del eje principal: ¢ 90 mm
7Material del eje: 40Cr con tratamiento de refinación térmica.
8.El tamaño de la máquina de moldeado principal: 18500*1600*1500mm
9- Perfiles cambiados: manual

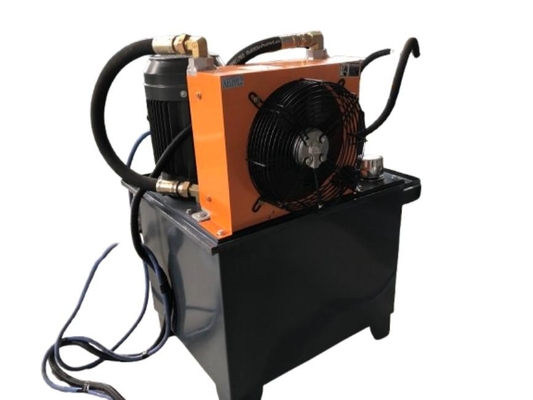

Sistema de control hidráulico
Kunlun Kuntai 7 pulgadas de pantalla táctil, Siemens PLC, convertidor de frecuencia Yaskawa, aparato de baja tensión Schneider.
a. Toda la línea utiliza control PLC, pantalla táctil de cristal líquido, interfaz hombre-computadora para realizar la interacción entre el PLC y el ser humano.Operador a través del procedimiento de configuración para el funcionamiento automático y monitorear el proceso de control para darse cuenta de que el operador controla toda la línea y cambiar el parámetro de controlLa longitud de la pieza de trabajo se establece digitalmente, la longitud de la pieza de trabajo se puede ajustar.
