Máquina de moldeado de rollo de conducción por caja de engranajes espesor de 2,5 mm

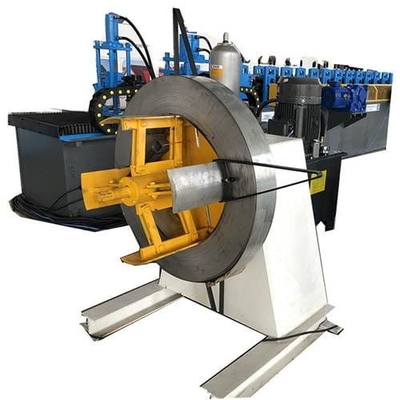

3T Desenrollador manual

• Ancho de la alimentación: 350 mm
• Capacidad: 3 toneladas
• Límites de expansión y lucha: 380 mm 520 mm
• Modo de expandir y luchar: expandir y luchar por el interior manual
• Cuantidad:1

Parte de nivelación

• Rodillo aplanador: superior es 4 rodillos, abajo es 5 estaciones ((total es 9 rodillos)
• Diámetro del eje aplanado:¢70mm, material 40CR, endurecimiento y templado
• Ancho máximo de la materia prima de nivelación: 300 mm
• espesor de la materia prima de nivelación: 1-2,5 mm
• Potencia: motor CA de 4 kW

Máquina de servoalimentación y perforadora

• Sistema de alimentación por servo
• Este sistema adopta alimentación de servo para hacer alta velocidad y precisión
• Potencia del servo: 2,9 kW
• Marca del servo: YASKAWA
• Cuantidad: 1
• Máquina de perforar 80T JH21-80
• Estación de perforación: 1 estación con 6 agujeros
• Modelo de punción: prensa de punción
• Material de base de las herramientas de perforación: acero JIS S45C
• Material del conjunto de herramientas de perforación: SKD11
• Número de moldes de perforación: 1 conjunto
• Material de las matrices de perforación: SKD11
• Dureza del conjunto de herramientas de perforación: HRC58-62
• Ancho máximo de la hoja de perforación: 300 mm
• Máquina de perforación con capacidad de carga de 80T
• Marca de la máquina de perforar: Yang Li
• Potencia del motor principal: 7.5 kW, Siemens
• Cabina de control de perforación: disponible

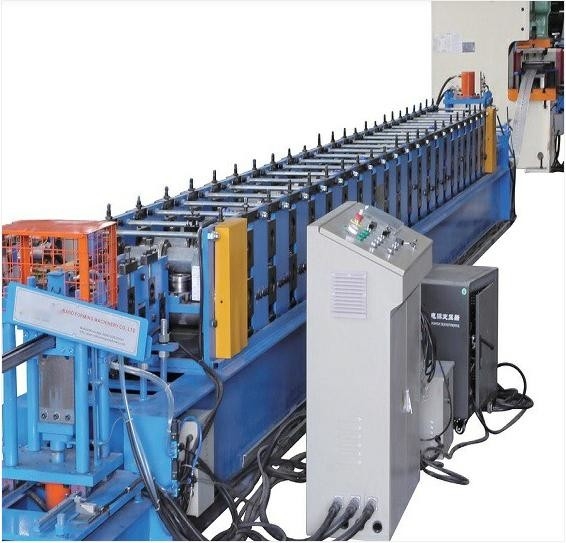

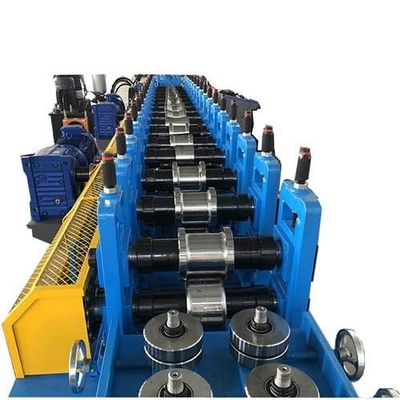

Formación de rollos

• Estación de rodadura: 26 estaciones +1 estación de la cabeza de par
• Material del rodillo: Cr12 con tratamiento térmico, HRC 58-82, superficie con cromo
• Diámetro del eje: ¢85mm Material: 40CR, HRC 250-280
• Motor principal: 45 kW
• Velocidad de moldeo: 15-20 m/min.
• La parte de accionamiento de la máquina estará cubierta con una cubierta protectora

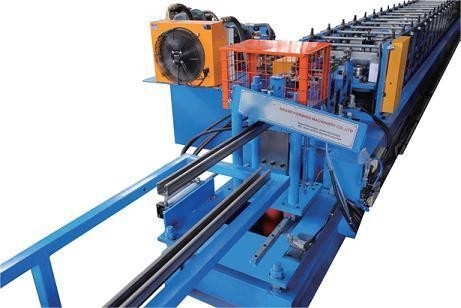

Sistema de cortes de sierra de mosca

• Cortar después de la formación: Cortar la hoja después de la formación de rodillos a la longitud requerida
• Material de la hoja: Cr12MOV, dureza 58-62 HRC
• Potencia de corte por hidráulica,7.5KW
• Potencia del servo: 3 kW Yaskawa
• Presión de trabajo: 16 MPa
• Corte y servo en el centro bajo el corte
• Medición de longitud: medición automática de longitud del codificador
• Tolerancia de longitud: +/- 1,0 mm para cada pieza del producto final

El gabinete de control de la computadora

• Configuración programable de la longitud y cantidad del perfil
• Idioma del sistema operativo: inglés y chino
• Voltado, frecuencia y fase: 380 V, 50 Hz y 3 fases
• Computadora utilizada para controlar la longitud y la cantidad. La máquina cortará automáticamente a la longitud y se detendrá cuando se alcance la cantidad requerida
• La inexactitud de la longitud se puede modificar fácilmente.
• Panel de control: interruptor de tipo botón y pantalla táctil
• Unidad de longitud: milímetro
• PLC: Siemens
• HMI: MCGS
