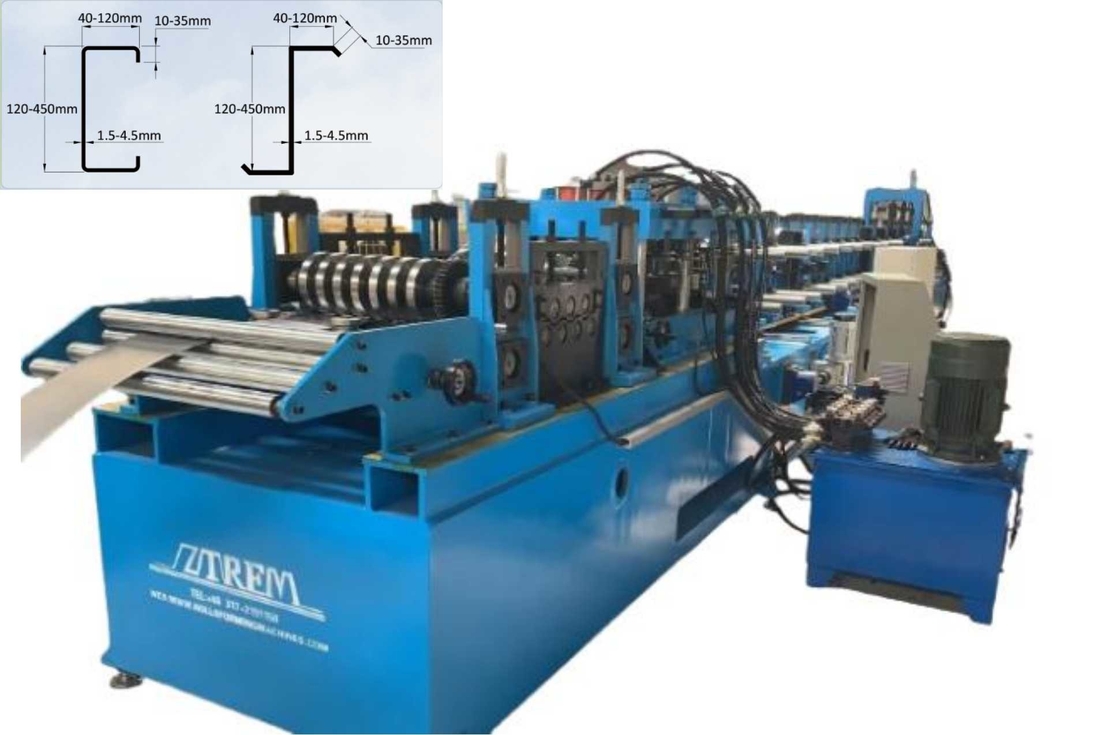

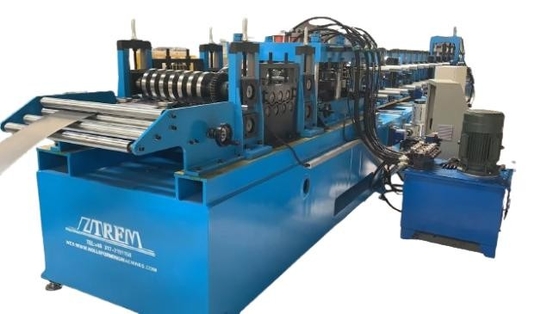

Producción automática versátil Cz Máquina de purlin de alta eficiencia

Máquina automática de moldeado de cartuchos de purlin

Nuestra máquina C / Z purlin impulsado por cajas de engranajes, consiste en descoiler, alimentación y nivel de dispositivo, sistema de perforación, pre-corte, sistema de formación de rodillos, post de corte hidráulico, mesa de ejecución,Estación hidráulica y PLC (sistema de control)Su característica especial es: montar con guía de revestimiento para hacer que la máquina cambie el tamaño de la telaraña fácil y sin problemas, producir productos estándar con resistencia de rendimiento de hasta 550Mpa,no se abre la boca en los productos finales, C / Z intercambio sólo con 3 pasos y dentro de 5-15 minutos;Cambiar el tamaño totalmente automáticamente.que sea muy eficiente y adecuado para la producción actualEsta máquina es fácil de operar y funcionan estable con una buena precisión.que se utiliza ampliamente y sería el modelo más popular en el futuro cercano.

Aquí tienes.es unProfile para su referencia:

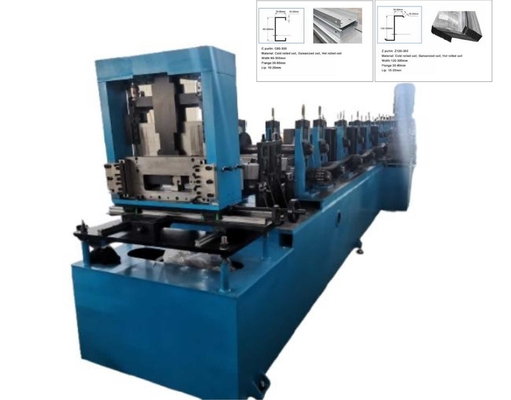

Diseño de las ZC

Diagrama de flujo: Descoilera ️ Dispositivo de nivelación ️ piezas de formación de rollos ️ Dispositivo de perforación de postes ️ Corte hidráulico ️ pila

Máquina automática de moldeado de cartuchos de purlin

Componentes principales:

1. Descargador hidráulico

Tipo de descarga: sujeción y suelta automática

Capacidad de peso: 10T

2Dispositivo de alimentación y nivelación: se utiliza para aplanar el material antes de introducirlo en la máquina de moldeado de rollos.

3.El primer rol principal

Tipo de accionamiento: por cajas de cambios

Velocidad de formación: 0-30 m/min

Velocidad de trabajo: 12-18 m/min.

Roller: alrededor de 24 grupos de rodillos

El material del rodillo es acero moldeado Cr12.

Proyecto: los ejes de los rodillos se forman con una máquina de rectificación dos veces para garantizar la precisión del producto final.

Cambio de dimensiones: controlado por un PLC de forma totalmente automática

Adoptar el sistema de intercambio rápido C/Z

Intercambio rápido C/Z con sólo 3 pasos, dentro de 5 -15 minutos.

4Dispositivo de post-punción

Punto en el perno C o Z. PLC control de la cantidad de punción y posición horizontal; posición vertical ajustar por manual.

Tipo de perforado: perforado hidráulico

La barra de punzón y el dado de punzón se pueden cambiar fácilmente.

5- Cortado hidráulico

Adopte nuestro innovador sistema de corte, CZ integrado y ajustable molde de corte no necesitan reemplazar el molde de corte cuando los tamaños de la perilla cambian

6.Marco de soporte del producto

7Sistema de control por PLC

Control de la cantidad y longitud de punción y longitud de corte automáticamente

La máquina se detendrá mientras está perforando y cortando

Medidas automáticas de longitud y recuento de cantidades (precisión +- 3 mm)
