La máquina de moldeado de cartuchos de sombrero hace el perfil de cartuchos de sombrero en lote completamente automáticamente

Máquina de moldear rollos de línea de sombrero

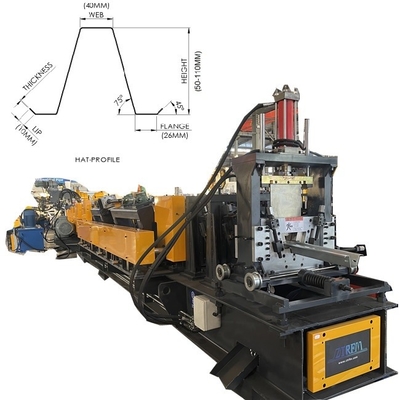

La máquina de moldeado de cartuchos de sombrero está diseñada para hacer el perfil de cartuchos de sombrero en lote completamente automáticamente.normalmente utilizados como vigas de techo y giros de pared, en aplicaciones tales como carports, cercas, estantes, edificios agrícolas y cobertizos comerciales ligeros.Las vigas de sombrero y las vigas de tophat ofrecen una alternativa ligera y económica a las vigas de madera estándar o a las vigas de acero C.Aquí hay algunos perfiles de dibujo para su referencia:

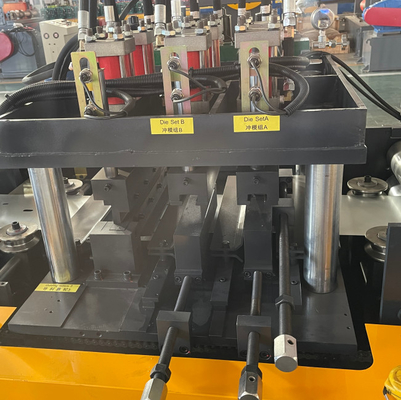

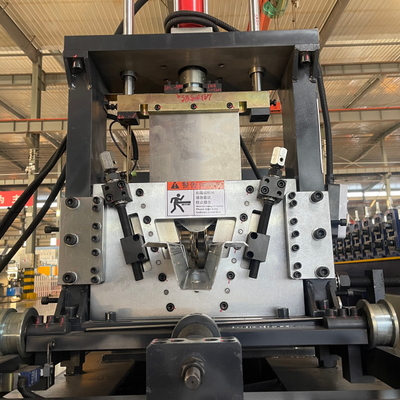

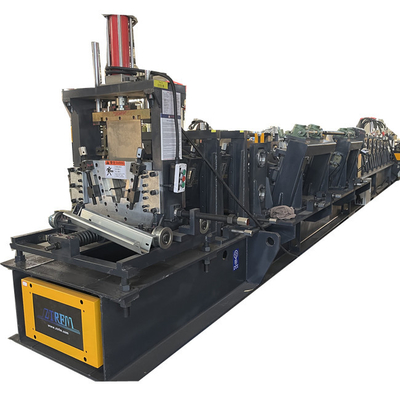

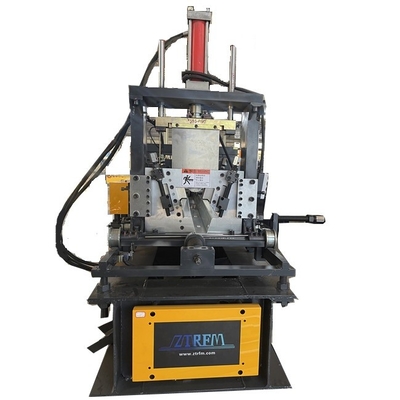

La máquina de carpeta de sombrero que diseñamos ahora, la altura es ajustable de 50 a 110 mm. El ancho de la parte inferior es fijo. El grosor puede ser de 0.8 a 2.0 mm. Con el punzón en línea.Aquí está la imagen de la máquina para su referencia:

Otros diseños populares de tophat purline para su referencia:

Parámetros de la máquina de formación de rollos de línea de sombrero para su referencia:

1Velocidad de formación de rodadura: 28 metros por minuto, velocidad general de 12 metros por minuto -18 metros por minuto (dependiendo del número de agujeros perforados)

• Material de soporte: bandas de acero laminadas en caliente o bandas de acero galvanizadas laminadas en caliente con una resistencia de rendimiento no superior a 440Mpa.
• Alimentación: eje guía + rueda guía

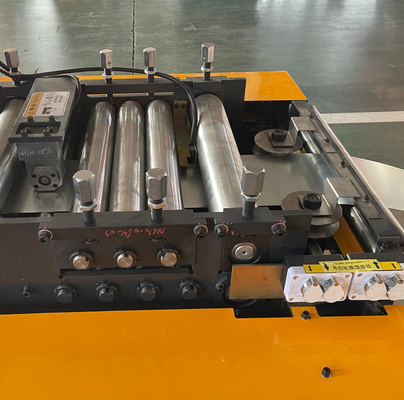

• Nivelación: tres en la parte superior, cuatro en la parte inferior y dos canales para la alimentación.
• Moldeo principal: 16 procesos de moldeo (uno de los cuales es el moldeo de la altura de la cintura con cualquier rodillo ajustable a 72-80 grados)
• 20A cadena para transmisión
• Introducción: Equipado con transmisión, accionado por engranajes de eje superior e inferior

• Parte de control del PLC:

Caja de distribución de repuesto: 1 (instalada en el centro del estante)

Controlador externo: 1 (puede controlar fácilmente hacia adelante y hacia atrás durante los procesos de producción y depuración)

Las principales marcas de accesorios: PLC (Panasonic, Japón), relé (Schneider, Francia), interruptor de proximidad (Autonex, Corea del Sur), codificador de longitud (marca internacional de gama alta), pantalla táctil (Weilun)

• Potencia de accionamiento principal de la máquina:

Motor de transmisión principal de 15 kW

Potencia de la estación hidráulica de perforación y cizallamiento 7.5KW+enfriador de aire

Capacidad del depósito de combustible 150 litros

Investigación de aceite de válvulas de solenoide de la marca principal de componentes Yuci

10 En cuanto al desenrollador, se puede optar por utilizar un desenrollador manual de 3 toneladas o un desenrollador automático hidráulico.

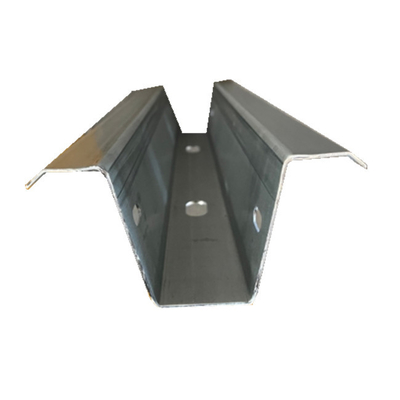

Perfil de la línea del sombrero:

1.Los techos residenciales: Ideal para techos residenciales, estos carpinteros ofrecen un marco estable que sostiene la estructura del techo y ayuda a distribuir las cargas de manera uniforme.

• Edificios comerciales: Apto para proyectos comerciales de techos, estos purlins proporcionan la resistencia necesaria para soportar las demandas de estructuras más grandes.
• Estructura industrials: En entornos industriales, donde la durabilidad es crucial, nuestros purlins proporcionan el soporte necesario para sistemas de techos robustos.
