152.4-355.6mm 16 toneladas Máquina de moldeado de rollos de cilindro

Ampliación de imagen : 152.4-355.6mm 16 toneladas Máquina de moldeado de rollos de cilindro

Datos del producto:

Lugar de origen:	China
Nombre de la marca:	ZTRFM
Certificación:	CE,SGS
Número de modelo:	Las demás

Pago y Envío Términos:

Cantidad de orden mínima:	1 juego
Precio:	under discuss
Detalles de empaquetado:	Desnudo con el recubrimiento previo en continuo anti y la cubierta plástica
Tiempo de entrega:	45 días laborables
Condiciones de pago:	En el caso de las empresas de servicios de telecomunicaciones:
Capacidad de la fuente:	30 juegos por mes

Contacto

152.4-355.6mm 16 toneladas Máquina de moldeado de rollos de cilindro

descripción

Estación de rodillos:	18 Estaciones de rodillos para la formación de rodillos	Suministrador de energía:	Las demás:
El grosor:	1.5-3.0MM	Cambio de tamaño:	Automático
Especificación:	el 101.351.75m	PLC:	El DELTA
El color:	Solicitud del cliente	Velocidad de la línea:	Ajustado por inversor de frecuencia
Formación de estaciones de rodillos:	20 estaciones	Pulsado:	Opción
Capacidad de producción:	5 a 18 m/min	Cadenas:	2
estación de formación:	18 pasos + 7 pasos	Paquete de transporte:	1*20 Contenedor GP
Motor hidráulico:	5.5kw
Resaltar:	152.4-355.6mm Cz Máquina de moldeado de rodillos de purlin , Máquina de moldeado de cartuchos de cartucho , Máquina para moldear rollos de purlin

152.4-355.6 mm CZMáquina de moldeado de rollo de purlin

El acero de construcción CZ es un nuevo tipo de acero de construcción compuesto por dos tipos de acero con formas de sección transversal similares, y a menudo se conoce como acero de construcción C o acero de construcción Z,que suele denominarse según sus características de forma y uso en la industria.

Forma de la sección: La sección de la carcasa en forma de C es en forma de C, que consiste en dos bridas paralelas y una red que conecta la brida; La sección de acero en forma de Z es en forma de Z,y también hay dos bridas y una red, pero la conexión entre la brida y la telaraña es diferente, en una disposición en forma de Z.

152.4-355.6 mm CZMáquina de moldeado de rollo de purlin

152.4-355.6mm 16 toneladas Máquina de moldeado de rollos de cilindro 0

Requisitos de la versión terminada

152.4-355.6mm 16 toneladas Máquina de moldeado de rollos de cilindro 1

● Material: acero al carbono, galvanizado

● espesor del material: de 1,5 a 3,5 mm

● Ajuste del grosor: el servomotor controla el rodillo hacia arriba y hacia abajo ajuste automático, el rodillo lateral ajuste manual.

● Ajuste de dimensiones: ajuste automático de anchura y altura, cuchillo de corte para reemplazar la hoja.

● Ajuste C y Z: girar manualmente el rodillo parcial 180

152.4-355.6mm 16 toneladas Máquina de moldeado de rollos de cilindro 2

Principales componentes del equipo

Principales componentes del equipo
- No, no es así.	Nombrado	Unidad	Cantidad
1.	Máquina hidráulica abierta de 16 toneladas con carrito, cabeza de pala y nivelación	conjunto	1
2.	Detección del pozo de amortiguación	conjunto	1
3.	Formación del huésped	conjunto	1
4.	Sistema de corte hidráulico	conjunto	1
5.	Sistema de control por PLC	conjunto	1
6.	Embalaje automático con cinta de paletización de 14 m	conjunto	1
7.	Accesorios	conjunto	1

152.4-355.6mm 16 toneladas Máquina de moldeado de rollos de cilindro 3

Parámetros básicos de las materias primas y productos

Materiales semiacabados	Cintas laminadas en caliente, cintas laminadas en frío, cintas galvanizadas Resistencia a la tracción 520MPa; resistencia al rendimiento 320MPa
El material	¿Cuál es el problema? Q195, Q235, Q355.
Ancho del acero	Máximo de 600 mm según el perfil
Tamaño del archivo	Véase el cuadro adjunto 1,2
Pared de acero grueso	1.5-3.5 mm
Diámetro interno de la bobina de acero	Se aplicará el método siguiente:
Diámetro exterior de la bobina de acero	Se aplicarán las siguientes medidas:
Peso máximo por volumen	16 ¢
rango de tuberías	6 ~ 14 m
Velocidad	La velocidad máxima es de 40 m/min
Tolerancia de longitud y tamaño	± 1,5 mm
El cuerno	R2-2,5 mm

Anexo 1.C, tabla de dimensiones de las secciones de acero

Tamaño del perfil C ((pulgadas)	Tamaño del perfil C (mm)	El grosor (pulgadas)	El grosor (mm)	C longitud del perfil ((m)	Velocidad (m/min)
6 por 2,0 por 0.75	152.4 por 50.8 por 19.05	0.0598	1.51	6 metros	40
6 por 2,0 por 0.75	152.4 por 50.8 por 19.05	0.0747	1.9	6 metros	40
6 por 2,0 por 0.75	152.4 por 50.8 por 19.05	0.1046	2.66	6 metros	35
6 por 2,0 por 0.75	152.4 por 50.8 por 19.05	0.1345	3.5	6 metros	30
7 por 2,75 por 0.75	177.8 por 69.85 por 19.05	0.0598	1.51	7 metros	35
7 por 2,75 por 0.75	177.8 por 69.85 por 19.05	0.0747	1.9	7 metros	35
7 por 2,75 por 0.75	177.8 por 69.85 por 19.05	0.1345	3.5	7 metros	20
8 por 2,75 por 0.75	203.2 por 69.85 por 19.05	0.0598	1.51	8 metros	30
8 por 2,75 por 0.75	203.2 por 69.85 por 19.05	0.0747	1.9	6 metros	30
8 por 2,75 por 0.75	203.2 por 69.85 por 19.05	0.0747	1.9	8 metros	30
8 por 2,75 por 0.75	203.2 por 69.85 por 19.05	0.1046	2.66	8 metros	25
8 por 2,75 por 0.75	203.2 por 69.85 por 19.05	0.1345	3.5	8 metros	20
9 por 2,75 por 0.75	228.6 por 69.85 por 19.05	0.0598	1.51	9 metros	25
9 por 2,75 por 0.75	228.6 por 69.85 por 19.05	0.1345	3.5	9 metros	20
10 por 2,75 por 0.75	254 por 69,85 por 19.05	0.0598	1.51	10 metros	30
10 por 2,75 por 0.75	254 por 69,85 por 19.05	0.0747	1.9	10 metros	30
10 por 2,75 por 0.75	254 por 69,85 por 19.05	0.1046	2.66	10 metros	25
12 por 3,5 por 1.0	304.8 por 88.9 por 25.4	0.0747	1.9	12 metros	30
12 por 3,5 por 1.0	304.8 por 88.9 por 25.4	0.1046	2.66	12 metros	25
12 por 3,5 por 1.0	304.8 por 88.9 por 25.4	0.1345	3.5	12 metros	20
14 por 3,5 por 1.0	355.6 por 88.9 por 25.4	0.0747	1.9	14 metros	30
14 por 3,5 por 1.0	355.6 por 88.9 por 25.4	0.1046	2.66	14 metros	25
14 por 3,5 por 1.0	355.6 por 88.9 por 25.4	0.1345	3.5	14 metros	20

Lista 2.Z, tabla de dimensiones de las secciones de acero

Tamaño del perfil Z ((pulgadas)	Tamaño del perfil Z (mm)	El grosor (pulgadas)	El grosor (mm)	longitud del perfil Z ((m)	Velocidad (m/min)
6 por 2,0 por 0.75	152.4 por 50.8 por 19.05	0.0598	1.51	6 metros	40
6 por 2,0 por 0.75	152.4 por 50.8 por 19.05	0.0747	1.9	6 metros	40
6 por 2,0 por 0.75	152.4 por 50.8 por 19.05	0.1046	2.66	6 metros	35
6 por 2,0 por 0.75	152.4 por 50.8 por 19.05	0.1345	3.5	6 metros	30
7 por 2,75 por 0.75	177.8 por 69.85 por 19.05	0.0598	1.51	7 metros	35
7 por 2,75 por 0.75	177.8 por 69.85 por 19.05	0.0747	1.9	7 metros	35
7 por 2,75 por 0.75	177.8 por 69.85 por 19.05	0.1046	2.66	7 metros	30
7 por 2,75 por 0.75	177.8 por 69.85 por 19.05	0.1345	3.5	7 metros	25
8 por 2,75 por 0.75	203.2 por 69.85 por 19.05	0.0598	1.51	8 metros	30
8 por 2,75 por 0.75	203.2 por 69.85 por 19.05	0.0747	1.9	8 metros	30
8 por 2,75 por 0.75	203.2 por 69.85 por 19.05	0.1046	2.66	8 metros	25
8 por 2,75 por 0.75	203.2 por 69.85 por 19.05	0.1345	3.5	8 metros	20
9 por 2,75 por 0.75	228.6 por 69.85 por 19.05	0.0598	1.51	9 metros	25
9 por 2,75 por 0.75	228.6 por 69.85 por 19.05	0.0747	1.9	9 metros	25
9 por 2,75 por 0.75	228.6 por 69.85 por 19.05	0.1046	2.66	9 metros	20
9 por 2,75 por 0.75	228.6 por 69.85 por 19.05	0.1345	3.5	9 metros	20
10 por 2,75 por 0.75	254 por 69,85 por 19.05	0.0598	1.51	10 metros	30
10 por 2,75 por 0.75	254 por 69,85 por 19.05	0.0747	1.9	10 metros	30
10 por 2,75 por 0.75	254 por 69,85 por 19.05	0.1046	2.66	10 metros	25
10 por 2,75 por 0.75	254 por 69,85 por 19.05	0.1345	3.5	10 metros	20
12 por 3,5 por 1.0	304.8 por 88.9 por 25.4	0.0747	1.9	12 metros	30
12 por 3,5 por 1.0	304.8 por 88.9 por 25.4	0.1046	2.66	12 metros	30
12 por 3,5 por 1.0	304.8 por 88.9 por 25.4	0.1345	3.5	12 metros	25
14 por 3,5 por 1.0	355.6 por 88.9 por 25.4	0.0747	1.9	14 metros	30
14 por 3,5 por 1.0	355.6 por 88.9 por 25.4	0.1046	2.66	14 metros	25
14 por 3,5 por 1.0	355.6 por 88.9 por 25.4	0.1345	3.5	14 metros	25

1. 16 toneladas máquina hidráulica abierta con carrito
1.	Cubierta	16 toneladas
2.	Instalar el diámetro interno de la bobina	508 mm o 610 mm
3.	El eje del codificador abierto se aprieta	Apretamiento hidráulico, alcance reducido 480-530 mm,610 mm
4.	Ancho máximo del volumen	Se trata de un sistema de control de velocidad
5.	Brazo de presión	Brazo neumático de presión, para garantizar que el material laminado no se suelte
6.	Sostener	Con el apoyo
7.	Cabeza de pala y calibración	Equipado con cabeza de pala y nivelación
2Detección del pozo de amortiguación
1.	Detección del pozo de amortiguación	Función: Compruebe la cantidad de materiales para que coincida con la velocidad de funcionamiento de todo el dispositivo.
3. Formando anfitrión
1.	Entrega y calibración de materiales	Material de alimentación: rodillo de alimentación y rodillo guía
1.	Entrega y calibración de materiales	Rollo plano: tres hacia arriba y cuatro, un total de 7 rollos planos.
2.	Formación	Base del equipo: soldadura de placas de acero
		Equipo estructura del motor principal: arco conmemorativo de hierro fundido, modelo 140
		Capuchón y tuerca de rodamientos: cromados
		Las líneas formadas: 16 líneas
		Material del rodillo: Cr 12, mecanizado CNC después de un tratamiento térmico a HRC 58-60, torneado fino
		Material del eje: 40Cr
		Diámetro del eje: 70/95 mm
		Modo de transmisión: caja de cambios
		Velocidad: alrededor de 20-40 m/min
		*Motor principal: 45 kw 2 juegos, motor de conversión de frecuencia CA de Siemens**
		Reducción: serie K
		*Potencia del motor de ajuste de tamaño: 21.5kw+2.2kw, servomotor V90 de Siemens**
		Ajuste del espacio libre de los rodillos de diferentes espesores: 8*0,75kw (según el diseño real)
		Directo: garantiza la calidad del producto terminado
		Corte hidráulico: corte de seguimiento, torsión de 45 grados, sin desperdicios, un modelo, un par de cuchillas
		Se cortará el material de la matriz: Cr12 mov
		Sistema de refrigeración: sistema de lubricación de refrigeración por agua, con tanque de agua y bomba, añadir pantalla de filtro en el tanque de agua para evitar que los desechos de agua entren en el tanque de agua y quemar la bomba
		Voltado: 460V,60hz,3ph, ((Según las necesidades del cliente)

152.4-355.6mm 16 toneladas Máquina de moldeado de rollos de cilindro 5

152.4-355.6mm 16 toneladas Máquina de moldeado de rollos de cilindro 6

4Sistema de presión hidráulica
1.	Modelo de trabajo	Cortado hidráulico
2.	El poder	11 kw, aire frío
3.	Válvula electromagnética	- ¿ Qué pasa?

152.4-355.6mm 16 toneladas Máquina de moldeado de rollos de cilindro 7

5El sistema de control PLC
1.	Marca del PLC	Marca de Siemens
2.	Marca de la pantalla táctil	Marca de Siemens
3.	Transformadores de frecuencia	Marca de Siemens
4.	Contador	El nombre de OMRON
5.	aparatos de baja tensión	Por Siemens o Schneider
6.	Lenguaje de funcionamiento	Chino e inglés (suporte para la personalización de otros idiomas)
7.	Cabina de control	Un gabinete de energía, una consola de control
8.	Función	Puede configurar la cantidad de pedido, cambiar la longitud y la longitud y otros equipos. Fácil de operar, con el enchufe de aviación es conveniente para los clientes a instalar. Además de la puerta de enlace remoto.

152.4-355.6mm 16 toneladas Máquina de moldeado de rollos de cilindro 8

Seis, apilamiento automático
1.	La longitud del material	El más largo es de 14 metros.
2.	Cantidad	1 juego
3.	Dirección	Dirección longitudinal, como se muestra en la figura
4.	Función	1. Alimentación y paletización automáticas 2Después de que un pequeño lote se haya completado, haga un paquete con una banda de nylon, y luego muévete a otra estación.Tienes que empacarlo dos veces.¡ (Sólo para el tipo C)

152.4-355.6mm 16 toneladas Máquina de moldeado de rollos de cilindro 9

Siete, accesorios
- No, no es así.	Nombre	Cantidad
1	Cambiador de posición	2 conjuntos
2	Tubos hidráulicos	1 juego
3	Relay eléctrico	2 conjuntos
4	Cuadro de herramientas	1 juego

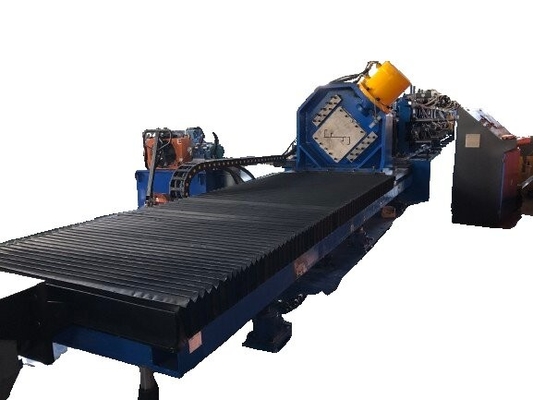

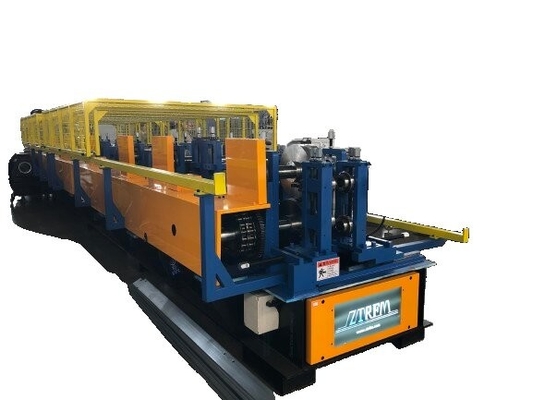

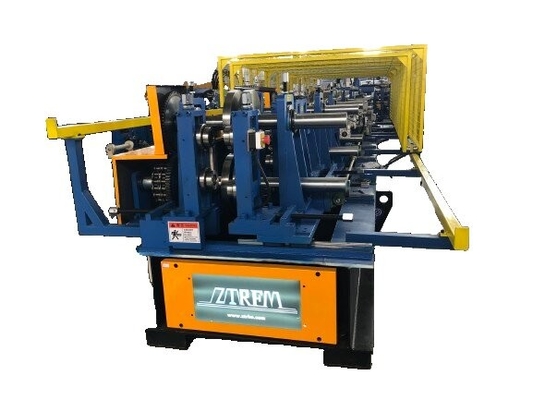

152.4-355.6mm 16 toneladas Máquina de moldeado de rollos de cilindro 10

etiqueta:

Persona de Contacto: Amerilia cui

Teléfono: 008615127755788

Otros productos

Size: Adjustable

Export Port: Tianjin port

Máquina de moldeado de rodillos de acero automático

Energía hidráulica: 7.5kW

Potencia del motor: 18.5KW

Peso de la máquina: alrededor de 12 toneladas

Producción: Alrededor de 15-20 metros por minuto

76.2-127mm personalizado Cz Purlin máquina para la sección de acero

Estación de rodillos: 16 estaciones de rodillos

Producto_Marca: CZ

Características: Personalizado, marcado CE

Motor principal: 11 kW

152.4-355.6mm 16 toneladas Máquina de moldeado de rollos de cilindro

152.4-355.6mm 16 toneladas Máquina de moldeado de rollos de cilindro

152.4-355.6mm 16 toneladas Máquina de moldeado de rollos de cilindro

152.4-355.6mm Cz Máquina de moldeado de rodillos de purlin

Máquina de moldeado de cartuchos de cartucho

Máquina para moldear rollos de purlin

purlin roll forming machine,

c purlin roll forming machine,
